Apparecchi per binari elettrificati – Optec

Caratteristiche di Optec
Visualizza la descrizione del prodotto

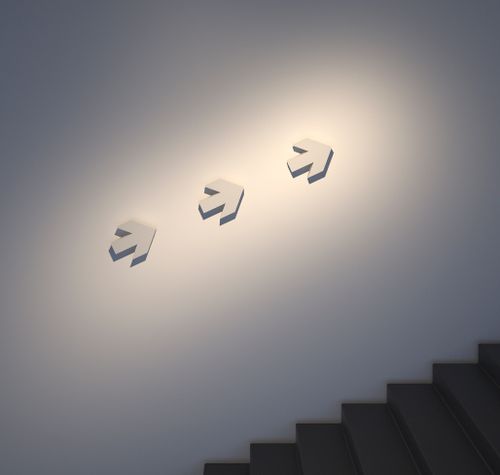

Oval flood liberamente ruotabile

Per consentire l’illuminazione ottimale di diversi oggetti, negli apparecchi con la testata rotonda la lente Spherolit oval flood è liberamente ruotabile.

Faretti sagomatori

I faretti sagomatori consentono di emettere un cono di luce dai contorni netti. Con i faretti sagomatori si ottengono così degli effetti affascinanti, nei quali i quadri illuminati con contorni netti sembrano splendere di luce propria.

Faretti Zoom

Con una semplice rotazione della lente si può regolare con continuità il diametro del fascio di luce da spot (15°) a wide flood (65°). I faretti Zoom sono adatti in particolare all’illuminazione di aree nelle quali i prodotti od oggetti in esposizione possono cambiare.

Buon rapporto prezzo/prestazione

Per i compiti di illuminazione orientati all’economicità i prodotti base offrono un attraente rapporto prezzo-prestazioni. Naturalmente anche l’efficienza energetica ed i requisiti fondamentali di comfort visivo sono soddisfatti da questi apparecchi.

Tutto è possibile con Optec. Grazie alle diverse distribuzioni della luce Optec soddisfa qualsiasi esigenza di illuminazione nei negozi, nelle gallerie e nei musei: accenti ricchi di contrasti, illuminazione diffusa di opere esposte, illuminazione omogenea di pareti o coni di luce dai contorni netti per affascinanti effetti luminosi. Con la sua innovativa illuminotecnica Optec coniuga efficienza e comfort visivo.

Optec nelle applicazioni

Showroom De Castelli, Pechino. Architettura: Liwan Yang, JUST DESIGN, Taipei. Progettazione illuminotecnica: Bamboo Lighting Solutions. Fotografia: StudioSZ Photo / Justin Szeremeta.

Moschea Punchbowl, Sydney. Architettura: Candalepas Associates, Sydney. Fotografia: Jackie Chan, Sydney.

Jósef Pilsudski Museum, Sulejówek. Fotografia: Tomasz Majewski, Oslo.

Teatro-Museo Dalí, Figueres. Exhibition design: 3Carme33, Espolla. Progettazione illuminotecnica: Elektra, San Sebastián / facciata: ILM Barcelona. Fotografia: Nano Cañas © Salvador Dalí, Fundació Gala-Salvador Dalí, Figueres, 2021.

Narbo Via Museum, Narbonne. Architettura: Foster + Partners. Progettazione illuminotecnica: ACL, Parigi, George Sexton Associates, Norwich. Scenografia: Studio Adrien Gardère, Parigi. Istituto finanziario: Région Occitanie. Fotografia: Clément Guillaume, Parigi

CORE, Oldenburg. Architettura: Angelis und Partner, Oldenburg. Interior Design: Angelis und Partner, Oldenburg, NEU_FUNDLAND, Oldenburg, NOORD GOOD INTERIOR, Oldenburg. Progettazione dell’impianto: Holger Bartels GmbH, Oldenburg. Fotografia: Lukas Palik, Düsseldorf

Berkshire Museum, Pittsfield. Fotografia: Timothy Schenck, New York

Künstlerhaus Wien, Albertina Modern. Architettura: NHM architects, Vienna. Progettazione illuminotecnica: Alles oder Licht, Vienna. Progettazione dell’impianto: Ing. Sumetzberger GmbH, Vienna. Fotografia: Gustavo Allid Bernasconi, Vienna

The Mills, Hong Kong. Architettura: Nan Fung Property. Progettazione illuminotecnica: Lightlink International Ltd. Fotografia: Jackie Chan, Sidney.

Personalizzate Optec per la vostra specifica applicazione

Con il nostro servizio «ERCO individual» vi offriamo ampie possibilità di personalizzazione dei prodotti di serie ed il supporto necessario allo sviluppo di apparecchi speciali di qualità. Per adeguare ancora meglio Optec alle esigenze del vostro progetto mettiamo a vostra disposizione, oltre alle configurazioni di serie, delle ulteriori versioni su richiesta. Queste comprendono ad esempio:

Corpo: 10.000 altri colori

Ha delle altre richieste per questo prodotto?

La preghiamo di rivolgersi al team di consulenza alla seguente filiale di ERCO:
{{strasse1}}
{{#strasse2}} {{strasse2}}
{{/strasse2}} {{ort}}
{{staat}}

Chiamate il consulente ERCO: {{fon}}

I vostri referenti nel mondo

Caratteristiche del prodotto in dettaglio

1 Lente Spherolit di ERCO

Distribuzioni della luce: narrow spot, spot, flood, wide flood, extra wide flood, oval flood o wallwash
Oval flood ruotabile a 360°

oppure

Telaio (faretto Zoom)

Lente Zoom, focalizzabile a piacere
Distribuzioni della luce: Zoom spot, Zoom oval
Zoom oval ruotabile a 360°

oppure

Telaio (faretto sagomatore)

Ruotabile a 360°
Sagomatore
Supporto con lente di proiezione, focalizzabile a piacere

2 Modulo LED di ERCO

High-power LED: bianco caldo (2700K o 3000K) o bianco neutro (3500K o 4000K)
Collimatore ottico in polimero ottico

3 Testata cilindrica

Bianco (RAL9002), nero o argento
Fusione di alluminio, verniciato a polvere
Inclinabile di 270°

4 Corpo

Bianco (RAL9002), nero o argento
Materiale sintetico
Ruotabile a 360° sull’adattatore

5 Componentistica

Commutabile, dimmerabile sulla fase+On-board Dim, con DALI o con Casambi Bluetooth
Versione dimmerabile sulla fase+On-board Dim: possibile dimmerazione con dimmer esterno (taglio di fase discendente) e potenziometro per la regolazione dell’intensità luminosa sull’apparecchio

6 Adattatore trifase ERCO o Adattatore DALI ERCO

1 Lente Spherolit di ERCO

Distribuzioni della luce: narrow spot, spot, flood, wide flood, extra wide flood, oval flood o wallwash
Oval flood ruotabile a 360°

oppure

Telaio (faretto Zoom)

Lente Zoom, focalizzabile a piacere
Distribuzioni della luce: Zoom spot, Zoom oval
Zoom oval ruotabile a 360°

oppure

Telaio (faretto sagomatore)

Ruotabile a 360°
Sagomatore
Supporto con lente di proiezione, focalizzabile a piacere

2 Modulo LED di ERCO

High-power LED: bianco caldo (2700K o 3000K) o bianco neutro (3500K o 4000K)
Collimatore ottico in polimero ottico

3 Testata cilindrica

Bianco (RAL9002), nero o argento
Fusione di alluminio, verniciato a polvere
Inclinabile di 270°

4 Corpo

Bianco (RAL9002), nero o argento
Materiale sintetico
Ruotabile a 360° sull’adattatore

5 Componentistica

Commutabile, dimmerabile sulla fase+On-board Dim, con DALI o con Casambi Bluetooth
Versione dimmerabile sulla fase+On-board Dim: possibile dimmerazione con dimmer esterno (taglio di fase discendente) e potenziometro per la regolazione dell’intensità luminosa sull’apparecchio

6 Adattatore trifase ERCO o Adattatore DALI ERCO

Optec: Effetto luminoso ed ausilio alla progettazione

Accentuazione di oggetti o elementi architettonici.

Illuminotecnica
Disposizione degli apparecchi

Faretti

Distribuzione dell’intensità luminosa a simmetria rotazionale con fascio da molto stretto a largo, per l’illuminazione d’accento.

Sorgente luminosa
2W - 37.4W
192lm - 4427lm
Faretti

Faretti

Le opere d’arte, le merci ed i dettagli architettonici possono essere accentuati in modo efficace con i faretti Optec. Per farlo l’angolo di inclinazione (α) più adatto è di ca. 30°. In tal modo si modella l’oggetto senza distorcere l’effetto con la proiezione di ombre eccessive. Inoltre si evita che l’oggetto illuminato sia messo in ombra dall’osservatore.

Disposizione: α = 30°

Accentuazione di oggetti o elementi architettonici.

Illuminotecnica
Disposizione degli apparecchi

Faretti Zoom

Distribuzione della luce rotonda od ovale regolabile manualmente per l’illuminazione d’accento o diffusa.

Sorgente luminosa
6W - 18.7W
575lm - 2213lm
Faretti Zoom

Faretti Zoom

I faretti Zoom offrono un angolo di distribuzione regolabile con continuità. Con l’intervallo dello zoom da spot a wide flood si possono accentuare in modo efficace le opere d’arte più piccole con un angolo di inclinazione (a) di ca. 30°. Lo zoom ovale è adatto alle opere d’arte dalla forma allungata. In tal modo si modella l’oggetto illuminato senza distorcere l’effetto con la proiezione di ombre eccessive. Inoltre si evita che l’oggetto sia messo in ombra dall’osservatore.

Disposizione: α = 30°

Proiezione di sagome.

Illuminotecnica
Disposizione degli apparecchi

Faretti sagomatori

Sistemi ottici con lenti per la rappresentazione di contorni dai bordi netti mediante sagomatori.

Sorgente luminosa
6W - 28.1W
575lm - 3320lm
Faretti sagomatori

Faretti sagomatori

I faretti dotati di sagomatore consentono di delimitare i fasci di luce liberamente e con contorni netti. Si ottengono così degli effetti affascinanti, nei quali i quadri sembrano splendere di luce propria. L’angolo di inclinazione (α) adatto è di 30°.

Disposizione: α = 30°

Illuminazione di grandi oggetti o di zone di un ambiente con un cono di luce a fascio largo.

Illuminotecnica
Disposizione degli apparecchi

Washer

Distribuzione dell’intensità luminosa molto ampia e rotosimmetrica o a simmetria assiale per un’illuminazione omogenea e diffusa.

Sorgente luminosa
6W - 37.4W
575lm - 4427lm
Washer

Washer

Per l’illuminazione diffusa di oggetti di forma rettangolare ed allungata, ad esempio quadri, sculture o espositori di merci, è adatto un angolo di inclinazione (α) di ca. 30°.

Disposizione: α = 30°

Illuminazione delle superfici verticali per dare luminosità e strutturare un ambiente.

Illuminotecnica
Disposizione degli apparecchi

Wallwasher con lente

Distribuzione asimmetrica della luce, per un’illuminazione diffusa e molto omogenea delle pareti.

Sorgente luminosa
6W - 37.4W
575lm - 4427lm
Wallwasher con lente

Wallwasher con lente

Per un’illuminazione omogenea delle superfici verticali la distanza dalla parete (a) dei wallwasher con lente Optec dev’essere pari ad un terzo dell’altezza del locale (h). Ciò implica un angolo di inclinazione (α) di ca. 35°.

Disposizione: a = 1/3 x h oppure α = 35°

Per una buona uniformità nel senso della lunghezza la distanza (d) tra due wallwasher con lente Optec può essere fino a 1,2 volte la distanza dalla parete (a).

Disposizione: d ≤ 1,2 x a

Dalle tabelle dei wallwasher presenti nel catalogo e dalle schede tecniche si può dedurre la corretta distanza dalla parete e tra gli apparecchi da tenere per i singoli articoli.
