Luminarias para raíles electrificados – Optec

Particularidades de Optec
Ver descripción del producto

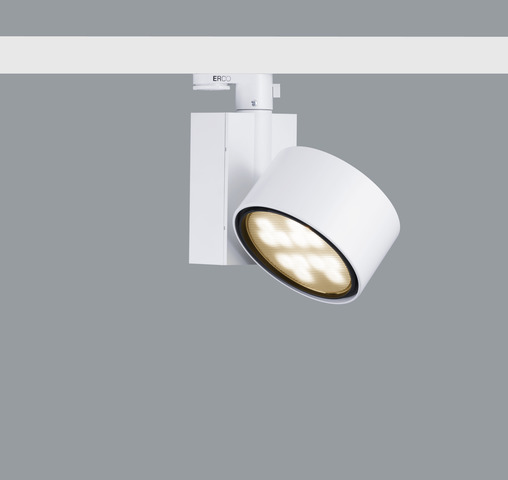

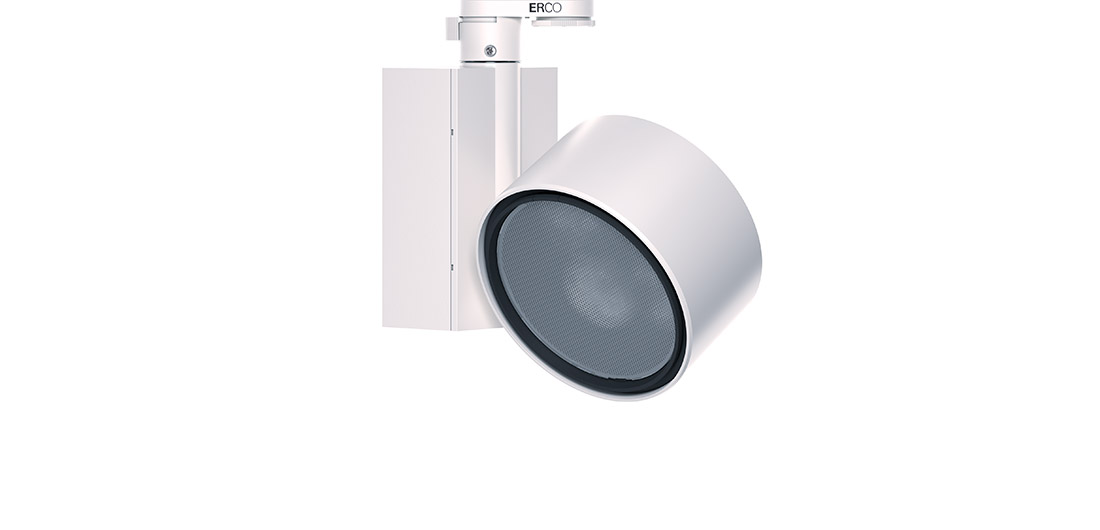

Oval flood libremente giratoria

La lente Spherolit oval flood puede girarse libremente en los cabezales redondos para adaptar la iluminación de manera óptima a los distintos objetos.

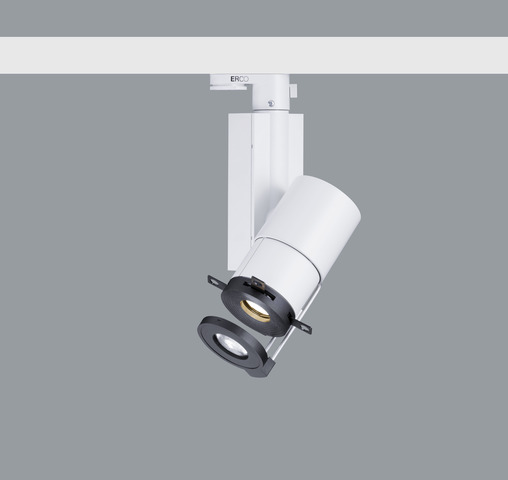

Proyectores de contornos

Los reguladores de contornos posibilitan un haz luminoso nítido y definido. De este modo, con los proyectores de contornos se logran efectos fascinantes en los que los cuadros iluminados nítidamente parecen emitir luz por sí mismos.

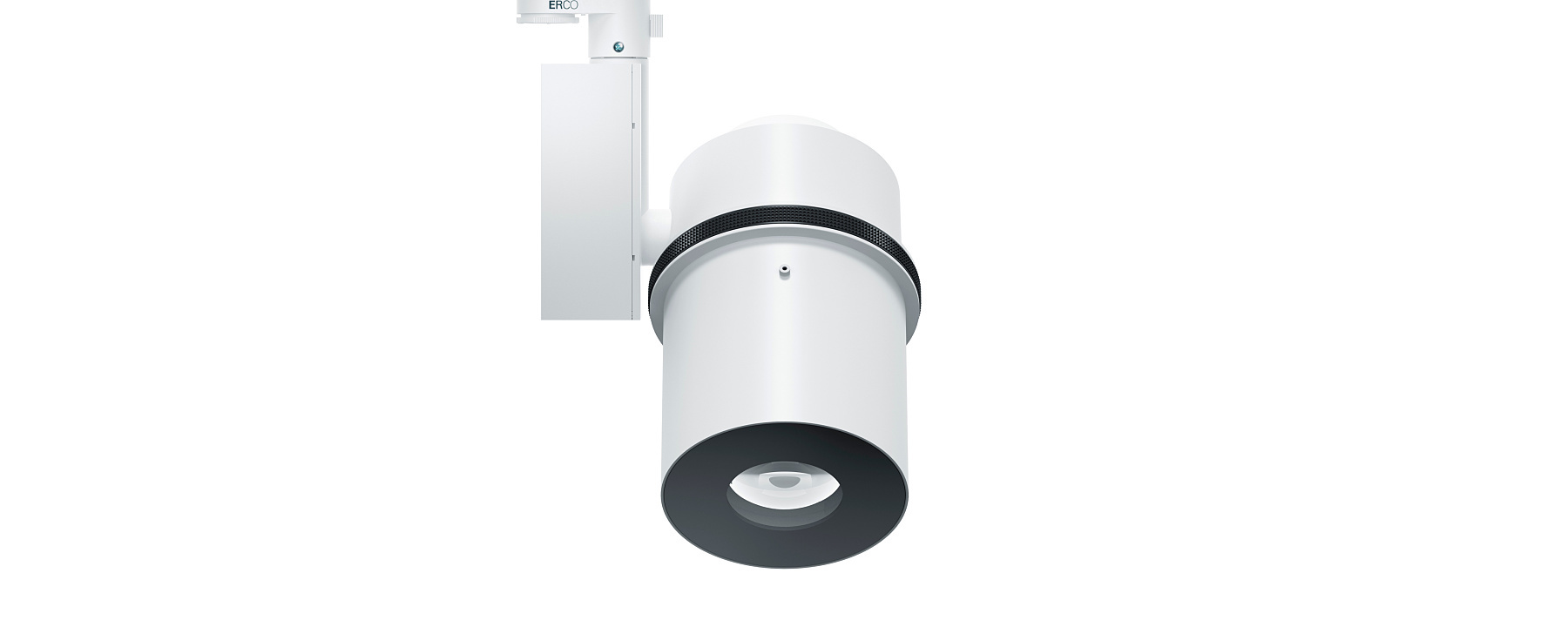

Proyectores de enfoque

Mediante un simple giro de la lente, se puede ajustar sin escalonamiento el diámetro del haz de luz desde spot (15°) hasta wide flood (65°). Los proyectores de enfoque están especialmente indicados para la iluminación de zonas con objetos expuestos y productos cambiantes.

Excelente relación precio-prestaciones

Los productos básicos le ofrecen una atractiva relación precio-prestaciones para tareas de planificación especialmente enfocadas a la rentabilidad. Naturalmente, las luminarias ofrecen eficiencia energética y cubren los requisitos básicos en cuanto a confort visual.

Todo es posible con Optec. Con sus diversas distribuciones luminosas, Optec satisface todos los requisitos de la iluminación en tiendas, galerías y museos: acentuaciones contrastadas, bañado de objetos expuestos, iluminación uniforme de paredes o conos de luz de contornos nítidos para crear efectos de iluminación expresivos. Gracias a su luminotecnia innovadora, Optec aúna eficiencia y confort visual.

Optec en la práctica

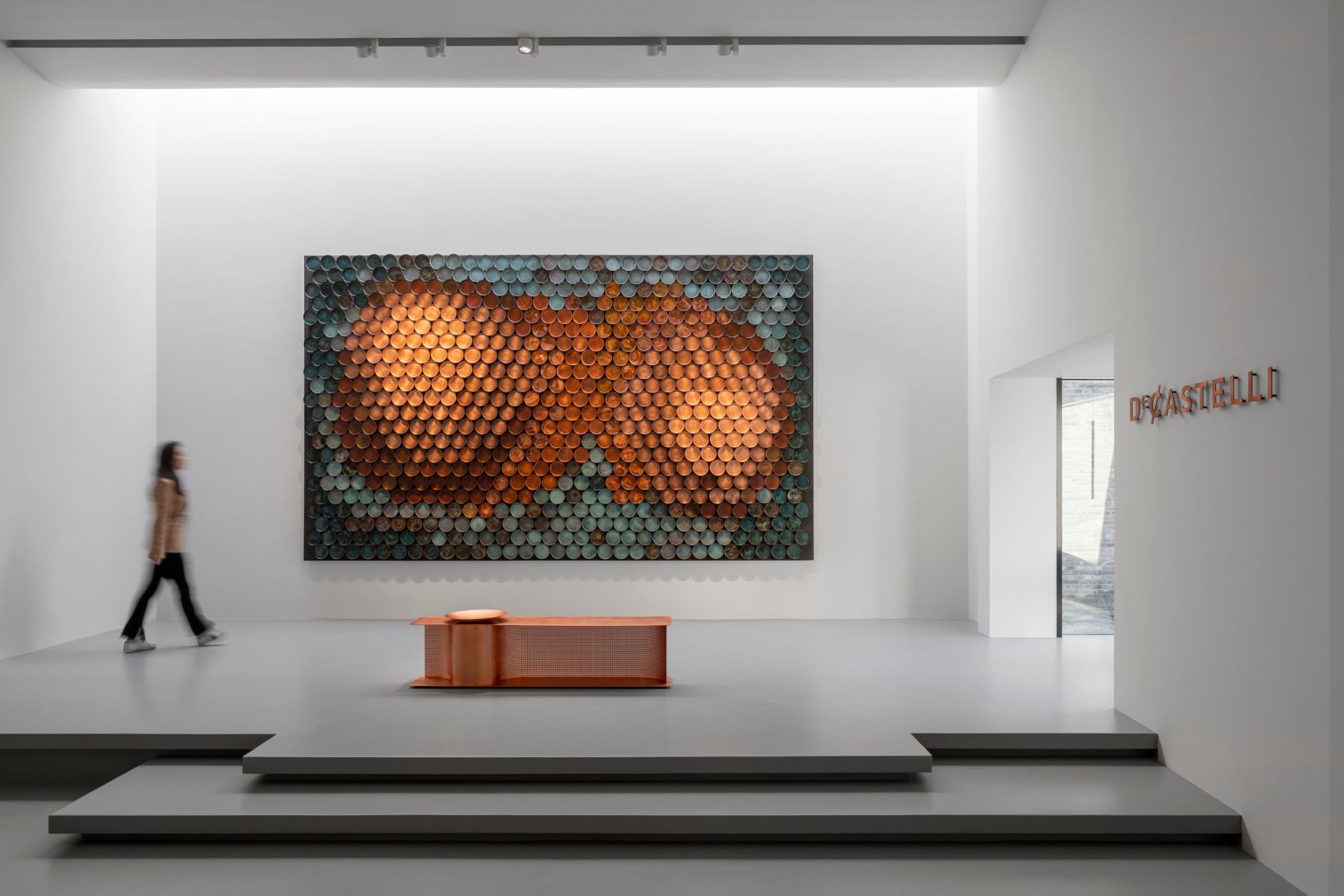

Sala de exposición de De Castelli, Pekín. Arquitectura: Liwan Yang, JUST DESIGN, Taipéi. Diseño de iluminación: Bamboo Lighting Solutions. Fotografía: StudioSZ Photo / Justin Szeremeta.

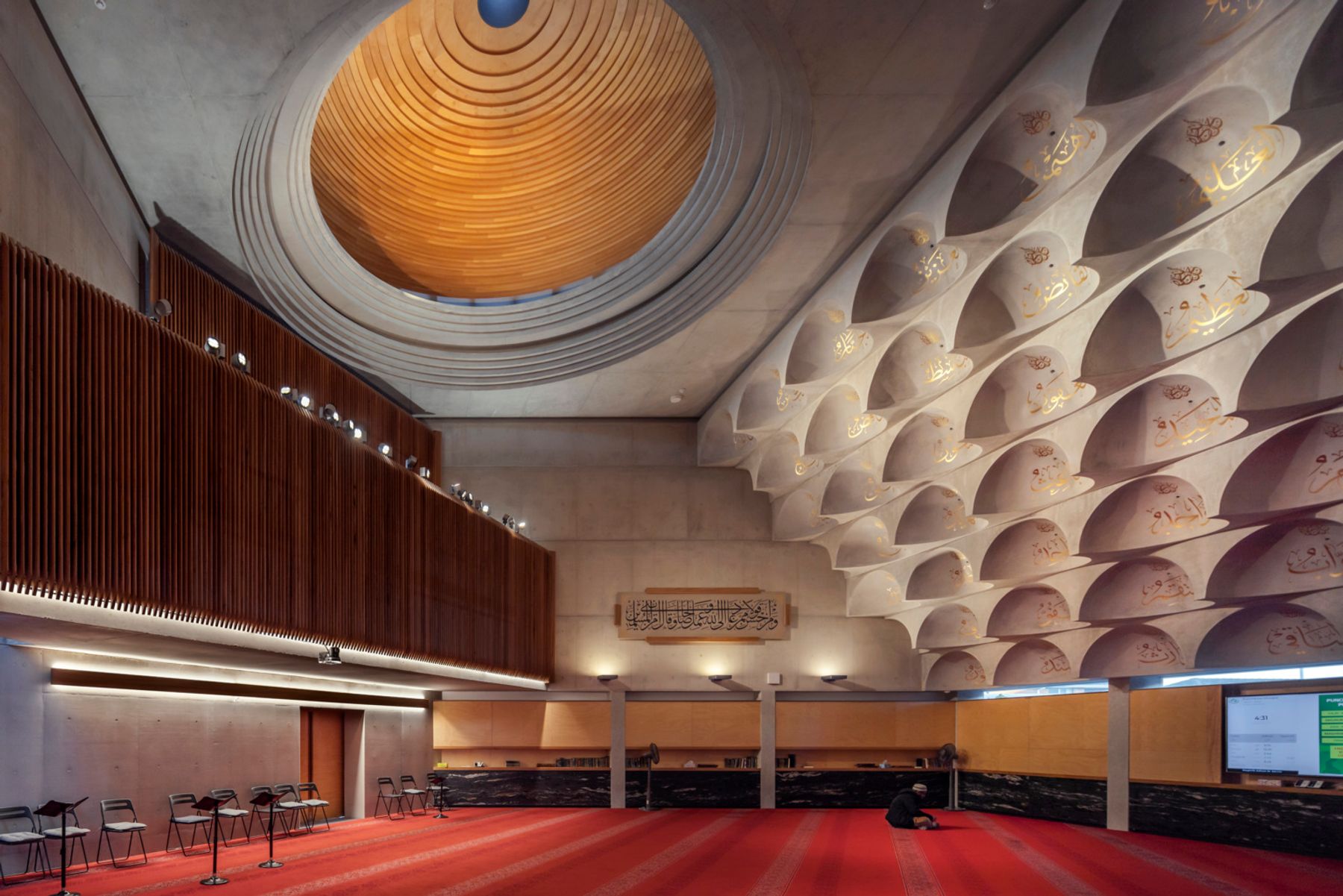

Mezquita de Punchbowl, Sídney. Arquitectura: Candalepas Associates, Sídney. Fotografía: Jackie Chan, Sídney.

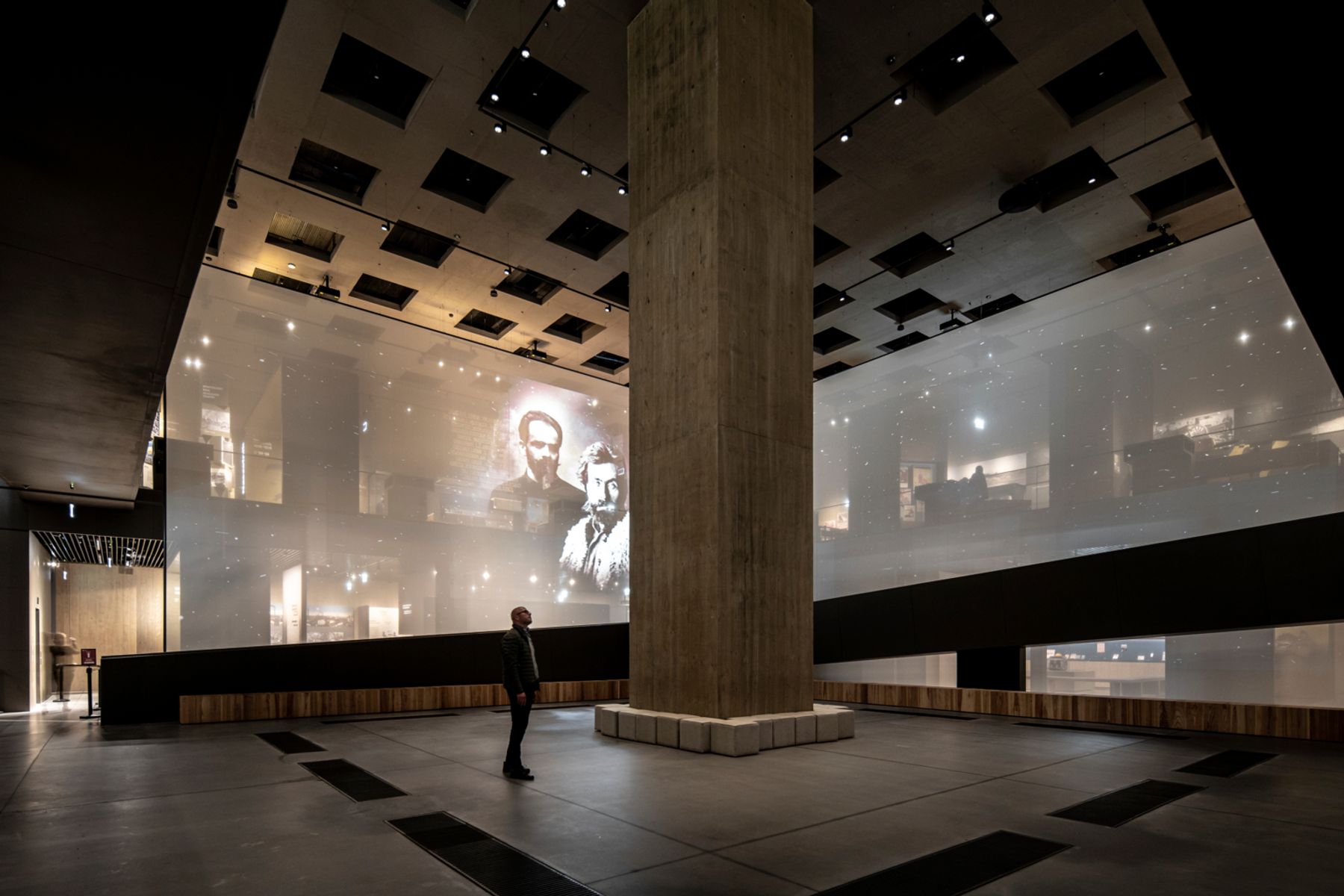

Museo Józef Pilsudski, Sulejówek. Fotografía: Tomasz Majewski, Oslo.

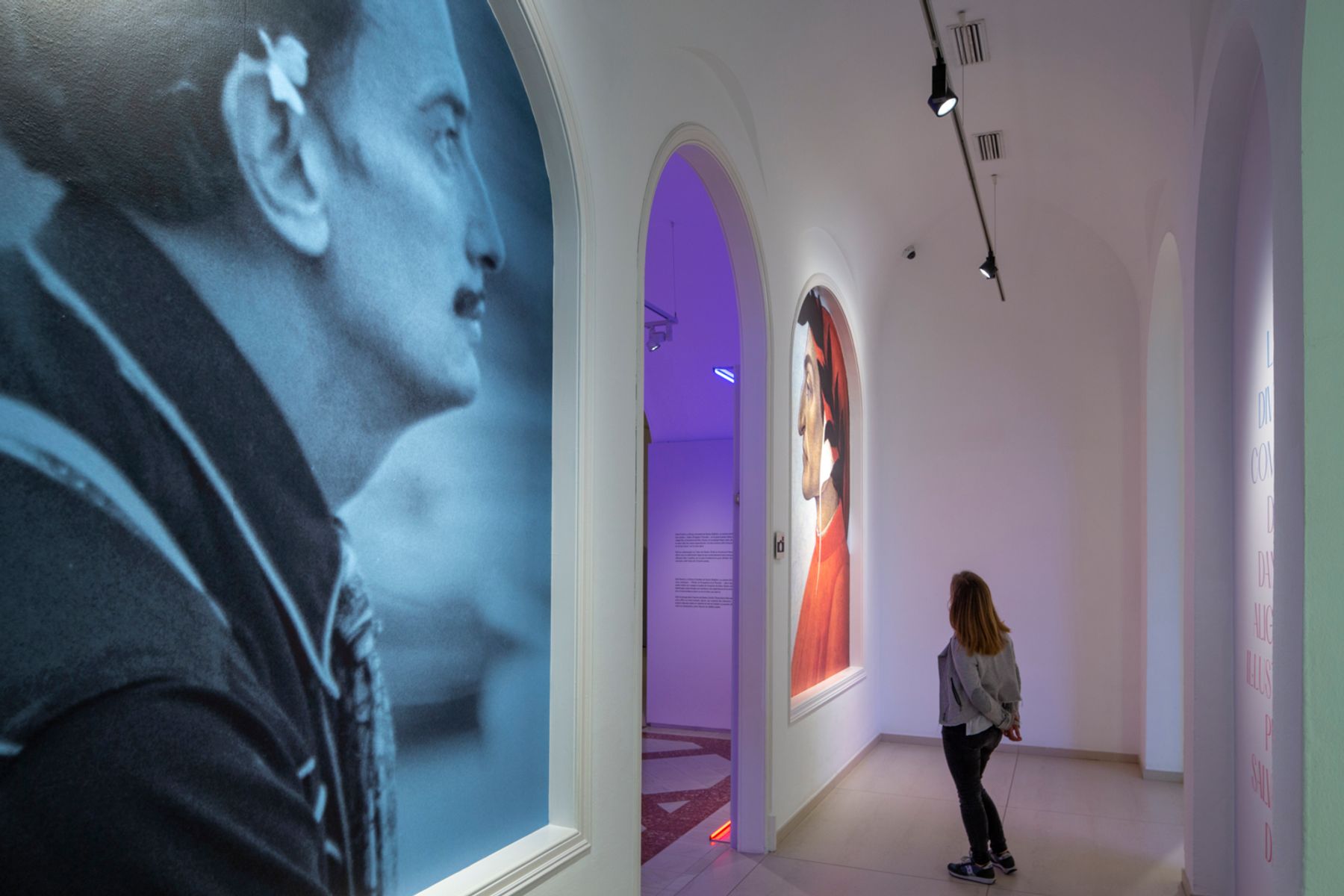

Teatro Museo Dalí, Figueres. Diseño de exposiciones: 3Carme33, Espolla. Diseño de iluminación: Elektra, San Sebastián / Fachada: ILM Barcelona. Fotografía: Nano Cañas © Salvador Dalí, Fundación Gala-Salvador Dalí, Figueres, 2021.

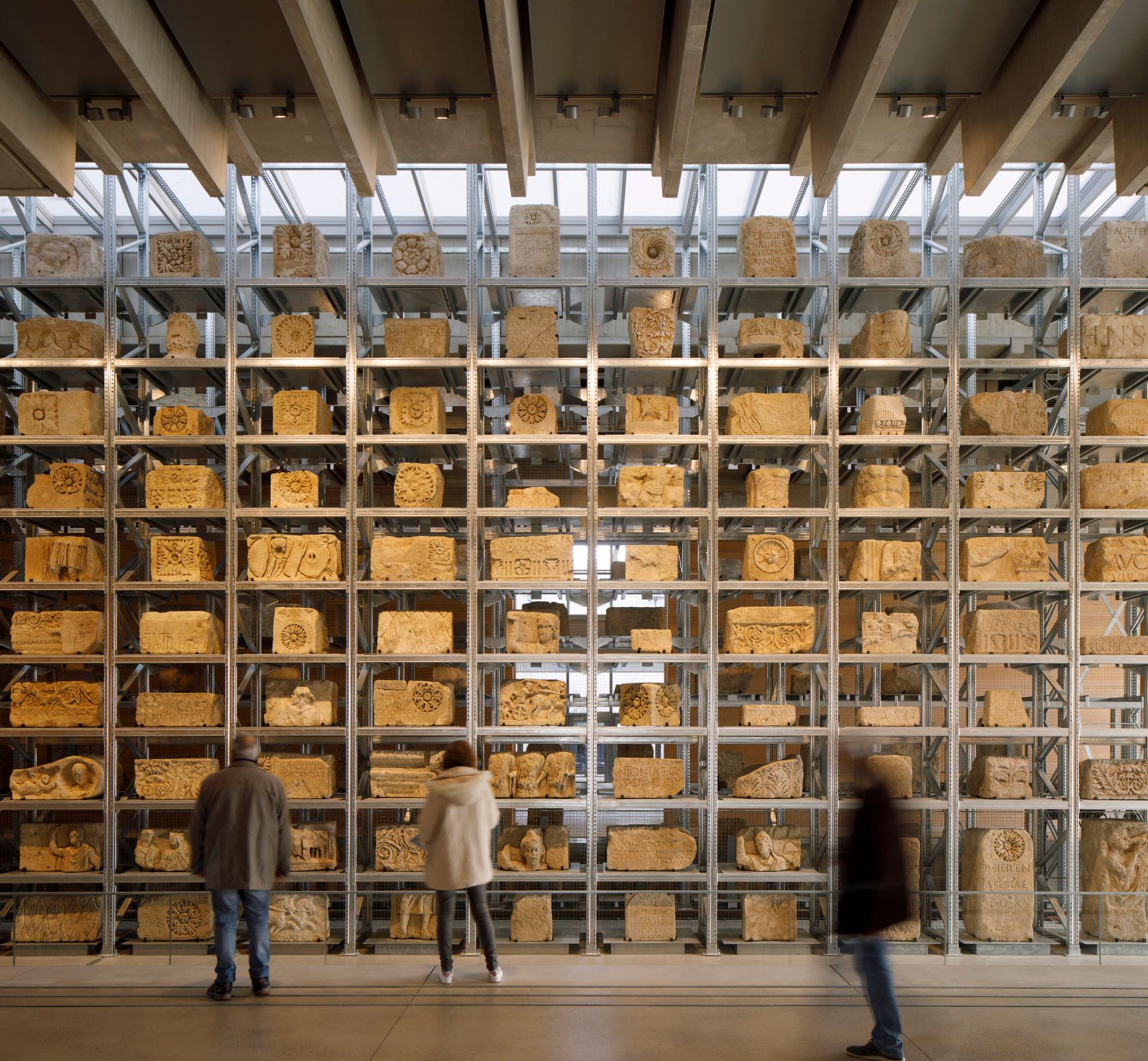

Museo Narbo Via, Narbona. Arquitectura: Foster + Partners. Diseño de iluminación: ACL, París, George Sexton Associates, Norwich. Escenografía: Studio Adrien Gardère, París. Institución financiera: Región de Occitania. Fotografía: Clément Guillaume, París

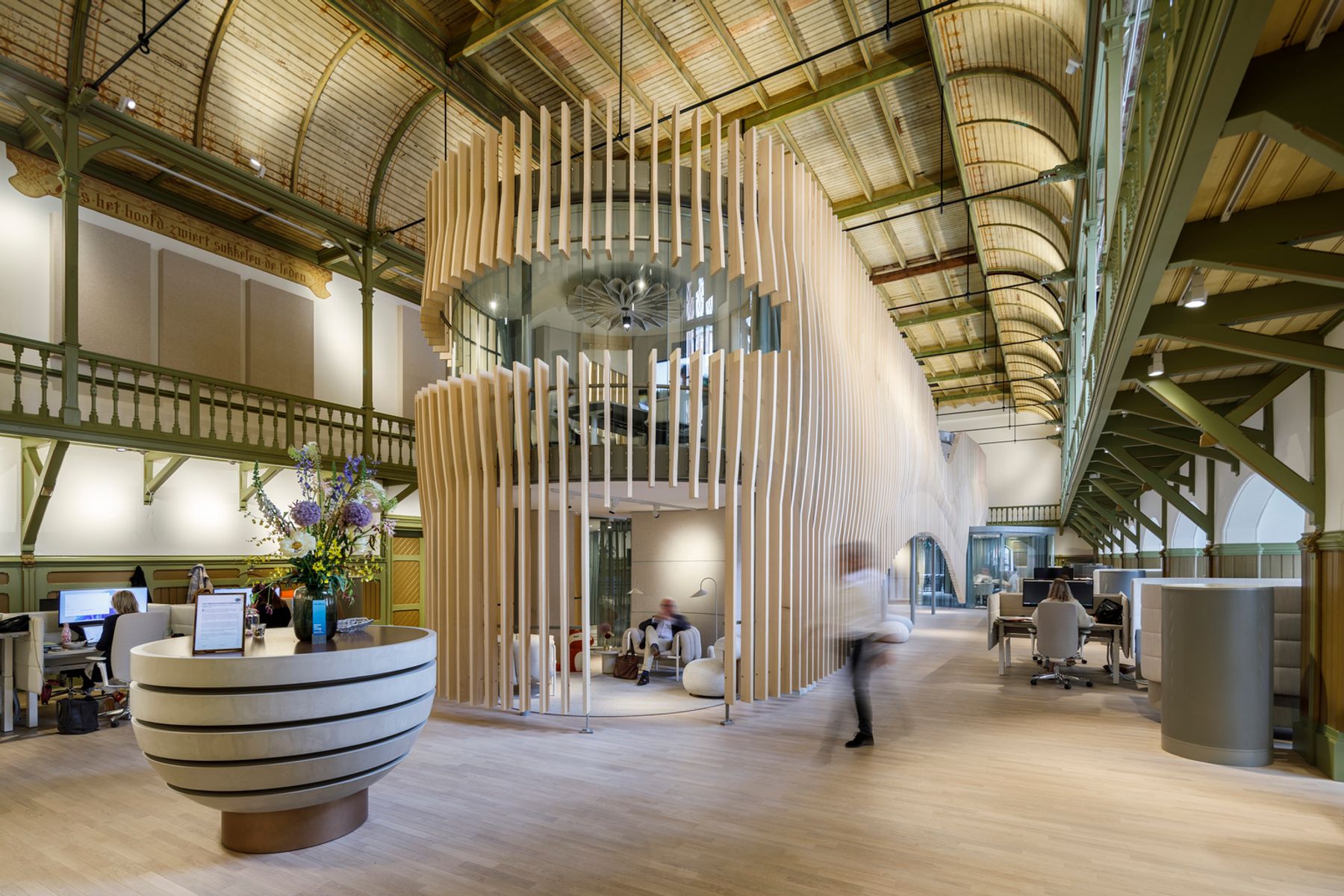

CORE, Oldemburgo. Arquitectura: Angelis und Partner, Oldemburgo. Diseño de interiores: Angelis und Partner, Oldemburgo, NEU_FUNDLAND, Oldemburgo, NOORD GOOD INTERIOR, Oldemburgo. Planificación eléctrica: Holger Bartels GmbH, Oldemburgo. Fotografía: Lukas Palik, Düsseldorf

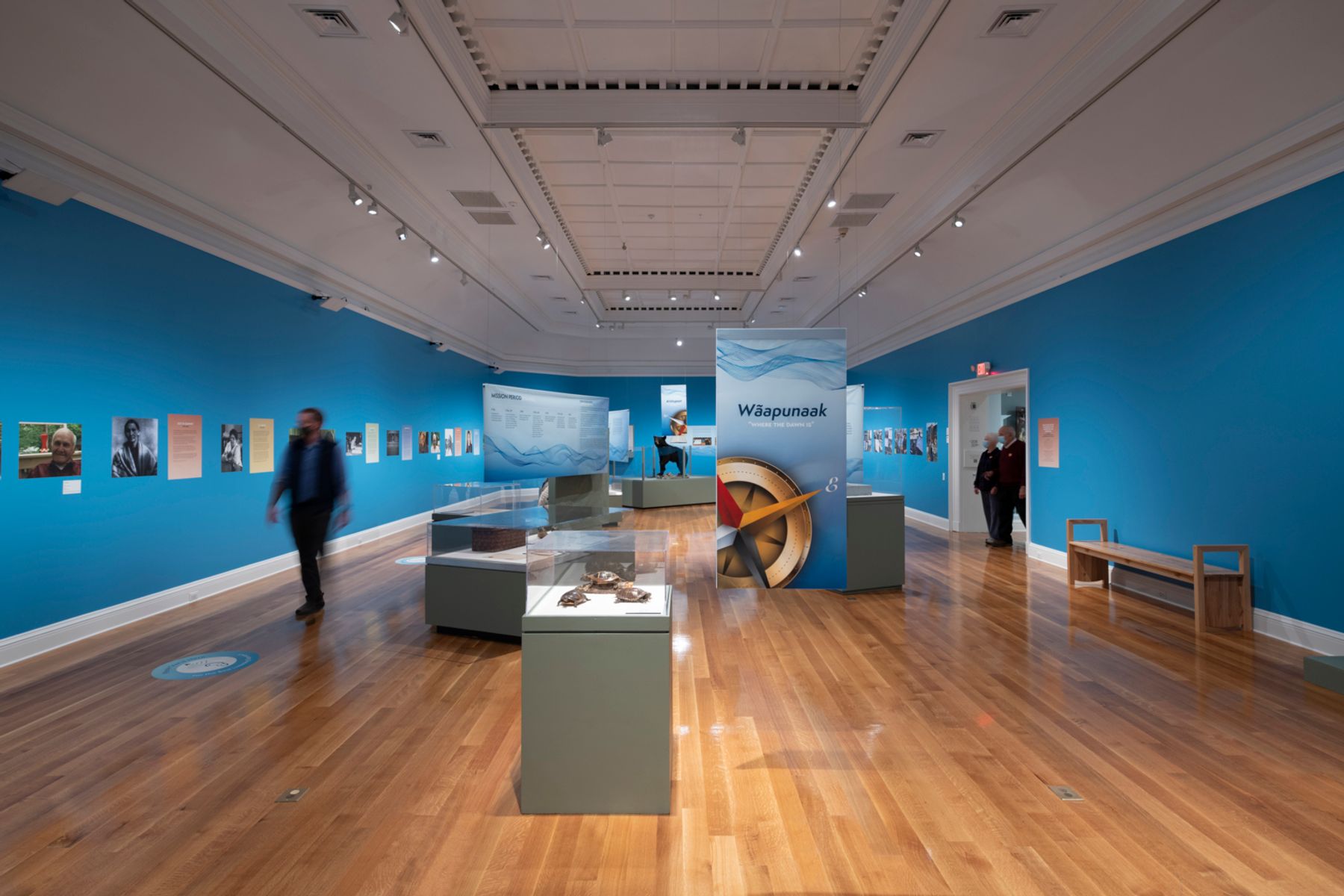

Museo de Berkshire, Pittsfield. Fotografía: Timothy Schenck, Nueva York

Museo de Arte Contemporáneo Albertina Modern, Viena. Arquitectura: NHM architects, Viena. Diseño de iluminación: Alles oder Licht, Viena. Planificación eléctrica: Ing. Sumetzberger GmbH, Viena. Fotografía: Gustavo Allid Bernasconi, Viena

The Mills, Hong Kong. Arquitectura: Nan Fung Property. Diseño de iluminación: Lightlink International Ltd. Fotografía: Jackie Chan, Sídney.

Individualice su Optec para su caso de aplicación

Con nuestro servicio «ERCO individual» le ofrecemos un amplio abanico de posibilidades para personalizar los productos de serie, así como asistencia para crear luminarias especiales exigentes. Para adaptar Optec aún mejor a las necesidades de su proyecto, tiene a su disposición, además de la configuración de serie, más variantes bajo demanda. Entre ellas, por ejemplo:

Cuerpo: 10.000 colores adicionales

¿Tiene alguna otra demanda sobre el producto?

Diríjase al equipo de asesores de la oficina ERCO siguiente:
{{strasse1}}
{{#strasse2}} {{strasse2}}
{{/strasse2}} {{ort}}
{{staat}}

Llamar a un asesor de ERCO: {{fon}}

Su interlocutor en todo el mundo

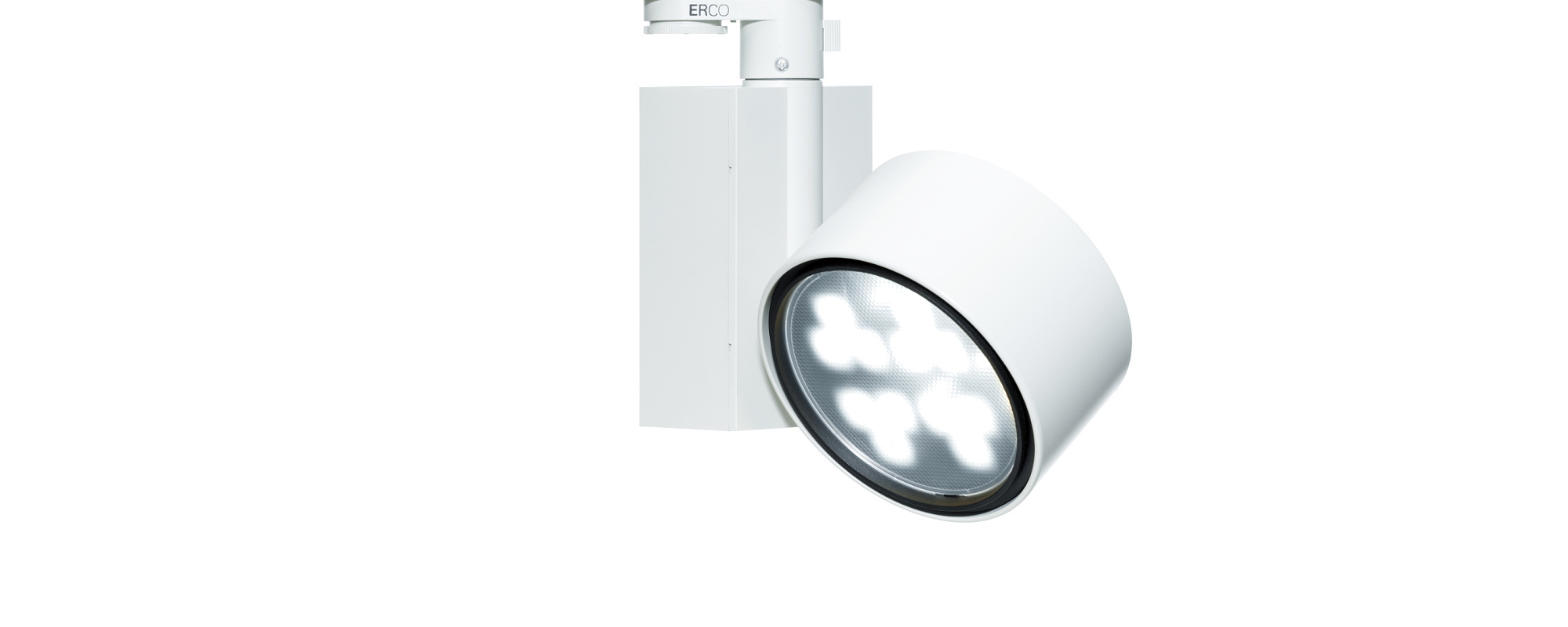

Características de los productos al detalle

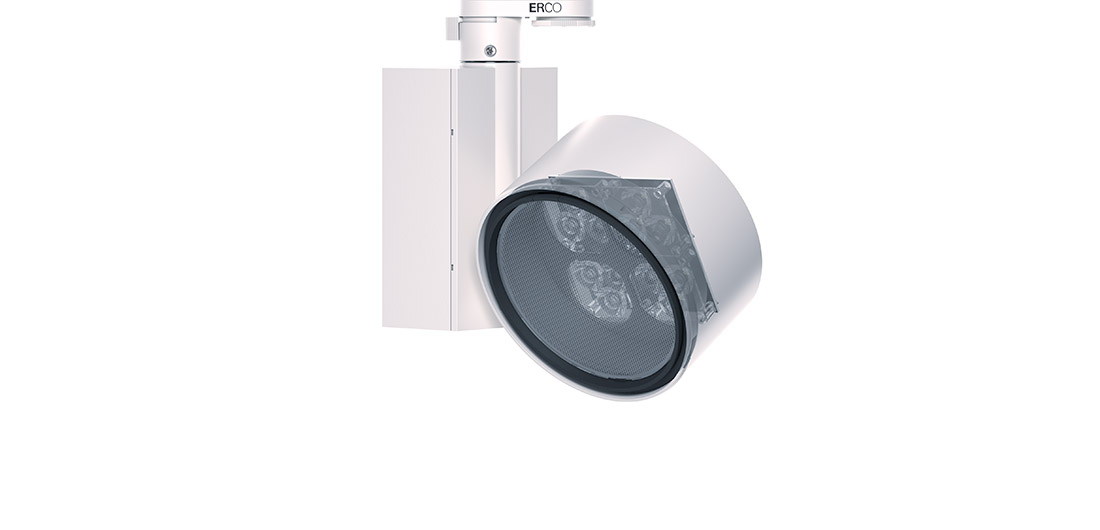

1 Lente Spherolit ERCO

Distribuciones luminosas: narrow spot, spot, flood, wide flood, extra wide flood, oval flood o wallwash
Oval flood girable 360°

o bien

Montura (proyectores de enfoque)

Lente de enfoque, ajustable sin escalonamiento
Distribuciones luminosas: zoom spot, zoom oval
Zoom oval girable 360°

o bien

Montura (proyectores de contornos)

Girable 360º
Regulador de contornos
Soporte con lente de proyección, enfoque ajustable continuo

2 Módulo LED ERCO

High power LEDs: blanco cálido (2700K o 3000K) o blanco neutro (3500K o 4000K)
Óptica colimadora de polímero óptico

3 Cabezal cilíndrico

Blanco (RAL9002), negro o plateado
Fundición de aluminio, pintura en polvo
Inclinable 270°

4 Cuerpo

Blanco (RAL9002), negro o plateado
Material sintético
Girable 360° en el adaptador

5 Equipo auxiliar

Conmutable, regulable por fases+On-board Dim, DALI regulable o Casambi Bluetooth
Variante regulable por fases + On-board Dim: posibilidad de regulación con reguladores externos (control de fase descendente) y regulador para regular la luminosidad en la luminaria

6 Adaptador trifásico ERCO o Adaptador DALI ERCO

1 Lente Spherolit ERCO

Distribuciones luminosas: narrow spot, spot, flood, wide flood, extra wide flood, oval flood o wallwash
Oval flood girable 360°

o bien

Montura (proyectores de enfoque)

Lente de enfoque, ajustable sin escalonamiento
Distribuciones luminosas: zoom spot, zoom oval
Zoom oval girable 360°

o bien

Montura (proyectores de contornos)

Girable 360º
Regulador de contornos
Soporte con lente de proyección, enfoque ajustable continuo

2 Módulo LED ERCO

High power LEDs: blanco cálido (2700K o 3000K) o blanco neutro (3500K o 4000K)
Óptica colimadora de polímero óptico

3 Cabezal cilíndrico

Blanco (RAL9002), negro o plateado
Fundición de aluminio, pintura en polvo
Inclinable 270°

4 Cuerpo

Blanco (RAL9002), negro o plateado
Material sintético
Girable 360° en el adaptador

5 Equipo auxiliar

Conmutable, regulable por fases+On-board Dim, DALI regulable o Casambi Bluetooth
Variante regulable por fases + On-board Dim: posibilidad de regulación con reguladores externos (control de fase descendente) y regulador para regular la luminosidad en la luminaria

6 Adaptador trifásico ERCO o Adaptador DALI ERCO

Optec: Efecto luminoso y ayuda de planificación

Enfatización de objetos o elementos arquitectónicos.

Luminotecnia
Disposición de luminarias

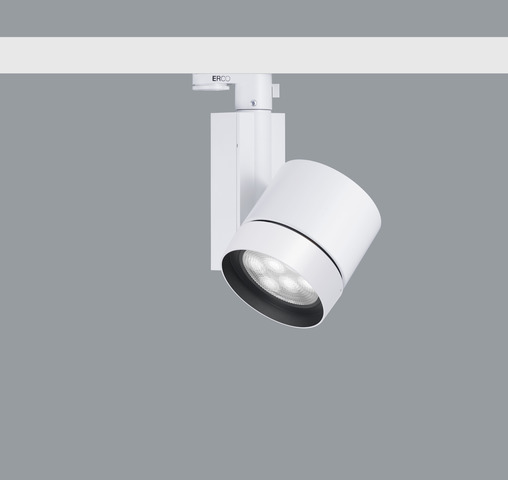

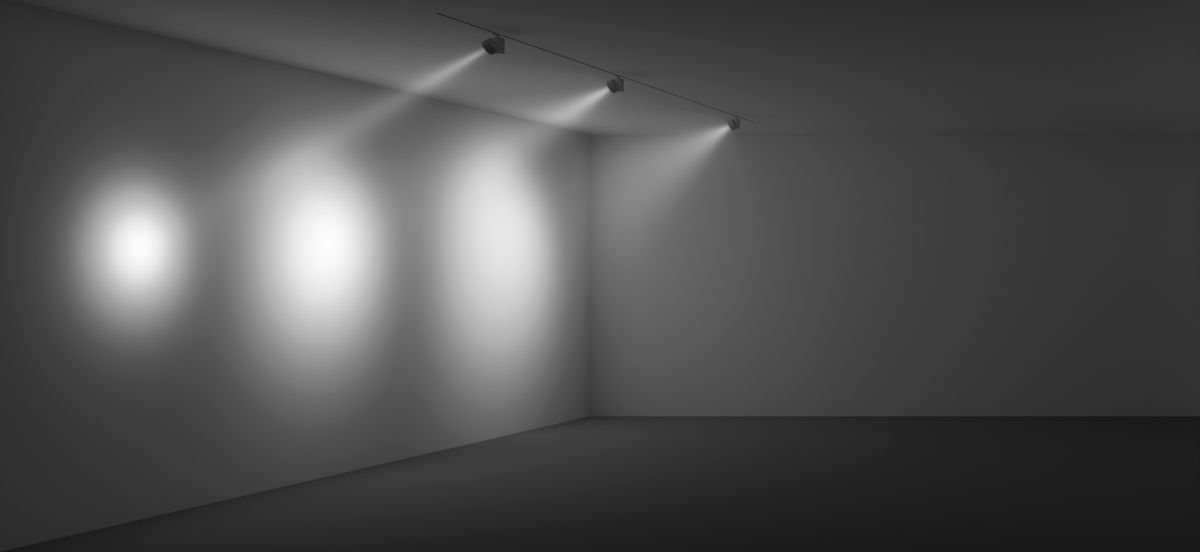

Proyectores

Distribución de la intensidad luminosa de rotación simétrica, de haz muy intensivo hasta extensivo para la iluminación acentuadora.

Fuente de luz
2W - 37.4W
192lm - 4427lm
Proyectores

Proyectores

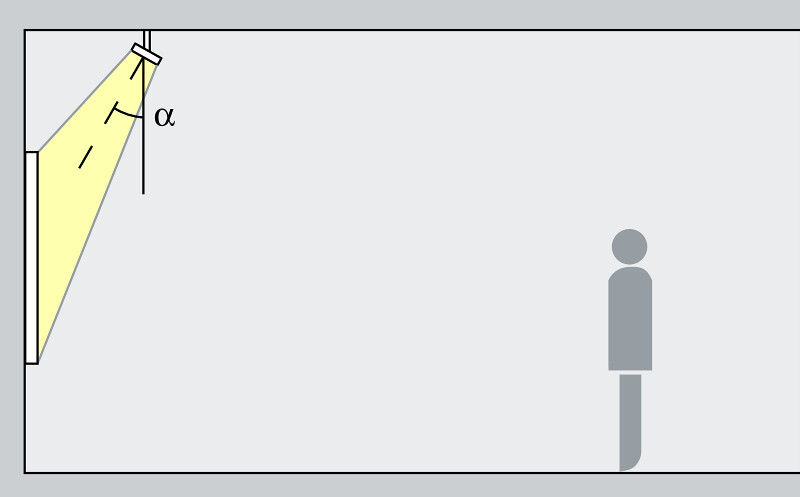

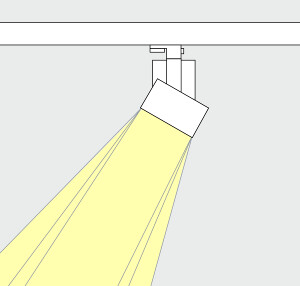

Los proyectores Optec permiten acentuar de manera expresiva obras de arte, productos y detalles arquitectónicos. Para ello resulta ideal un ángulo de inclinación (α) de aprox. 30°. De este modo se modela el objeto sin distorsionar el efecto mediante una proyección de sombras excesiva. Además permite evitar la proyección de sombras por el propio observador.

Disposición: α = 30°

Enfatización de objetos o elementos arquitectónicos.

Luminotecnia
Disposición de luminarias

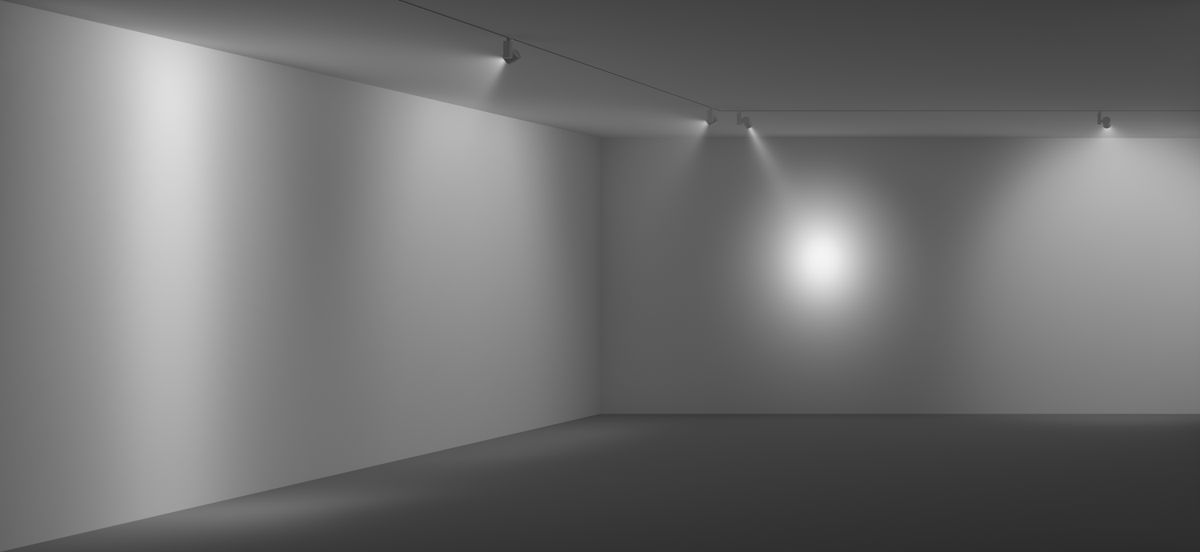

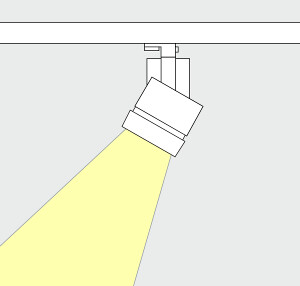

Proyectores de enfoque

Distribución de la intensidad luminosa redonda u ovalada ajustable manualmente desde la iluminación de acento hasta la de bañado.

Fuente de luz
6W - 18.7W
575lm - 2213lm
Proyectores de enfoque

Proyectores de enfoque

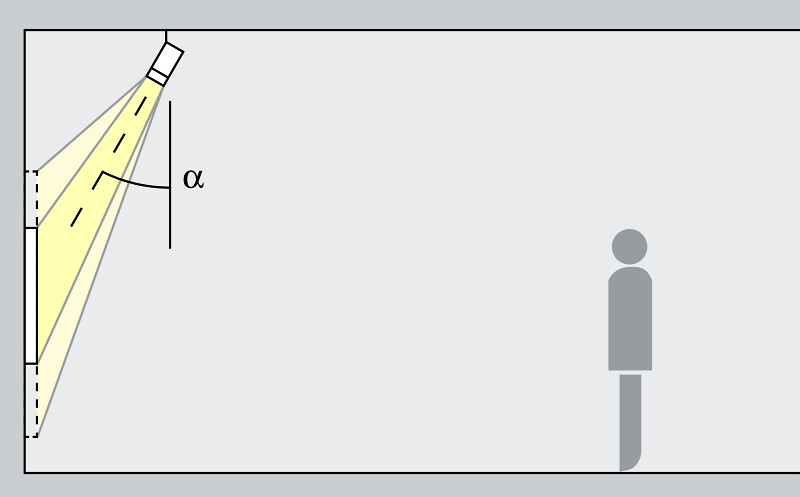

Los proyectores de enfoque ofrecen ángulos de irradiación ajustables sin escalonamiento. Con el rango de enfoque desde spot hasta wide flood y un ángulo de inclinación (α) de aprox. 30° se pueden acentuar pequeñas obras de arte de manera expresiva. El enfoque oval es ideal para obras de arte alargadas. De este modo se modela el objeto sin distorsionar el efecto mediante una proyección de sombras excesiva. Además permite evitar la proyección de sombras por el propio observador.

Disposición: α = 30°

Reproducción de contornos.

Luminotecnia
Disposición de luminarias

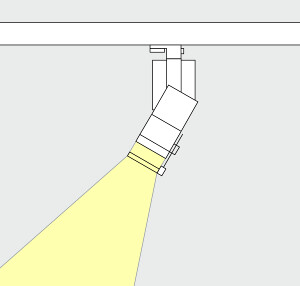

Proyectores de contornos

Óptica con lente para la reproducción de contornos con bordes nítidos mediante regulador de contornos.

Fuente de luz
6W - 28.1W
575lm - 3320lm
Proyectores de contornos

Proyectores de contornos

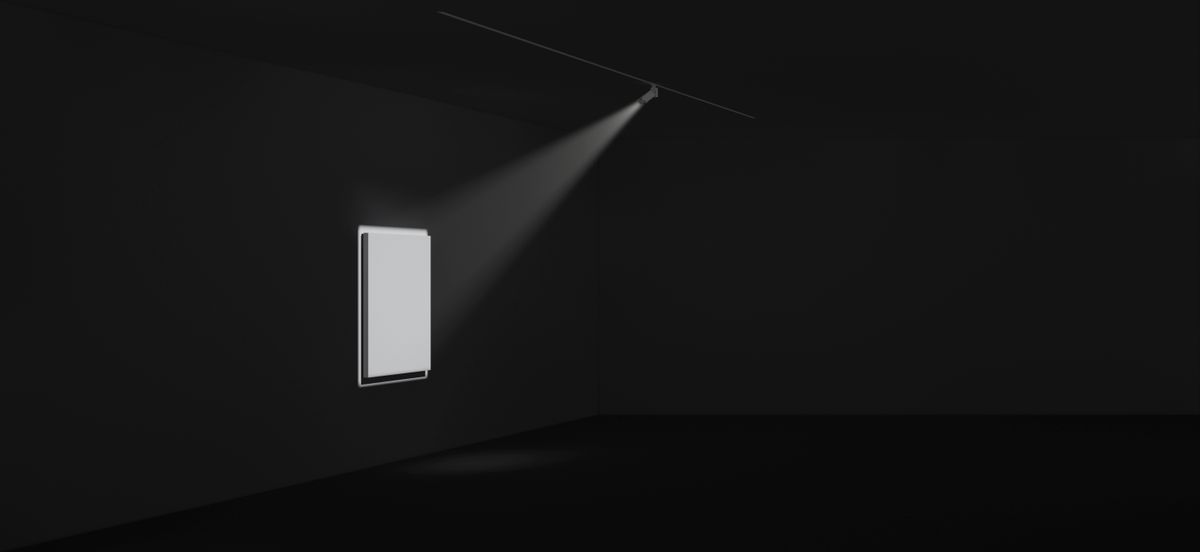

Los proyectores con reguladores de contornos permiten crear haces de luz libremente ajustables y nítidamente delimitados. Se logran así efectos fascinantes en los que los cuadros parecen emitir luz por sí mismos. Es idóneo un ángulo de inclinación (α) de 30°.

Disposición: α = 30°

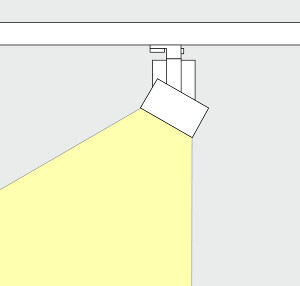

Iluminación de objetos o zonas del espacio relativamente grandes con un cono de luz extensivo.

Luminotecnia
Disposición de luminarias

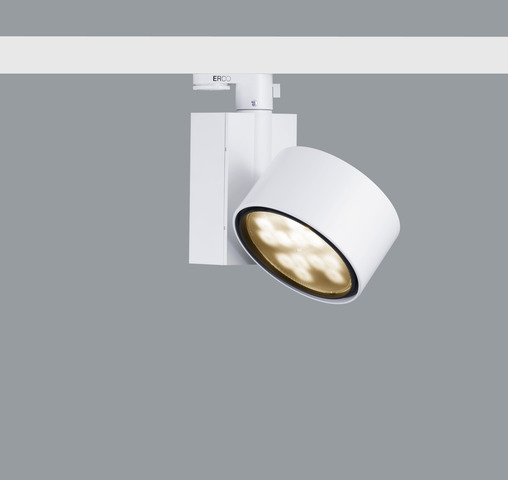

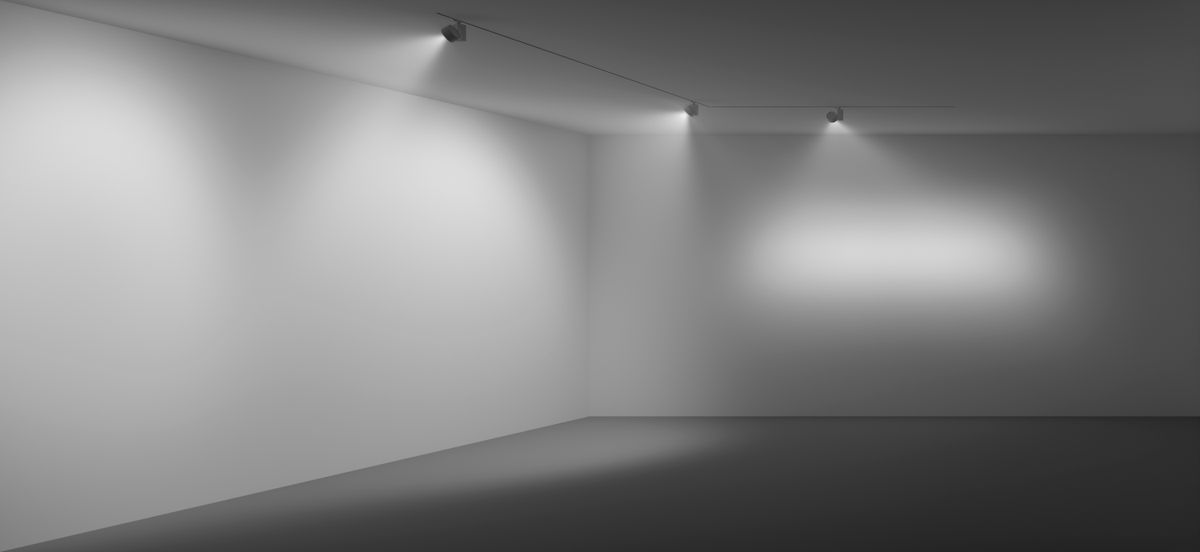

Bañadores

Distribución de intensidad luminosa de rotación simétrica, de haz muy extensivo, o axialmente simétrica para la iluminación bañadora.

Fuente de luz
6W - 37.4W
575lm - 4427lm
Bañadores

Bañadores

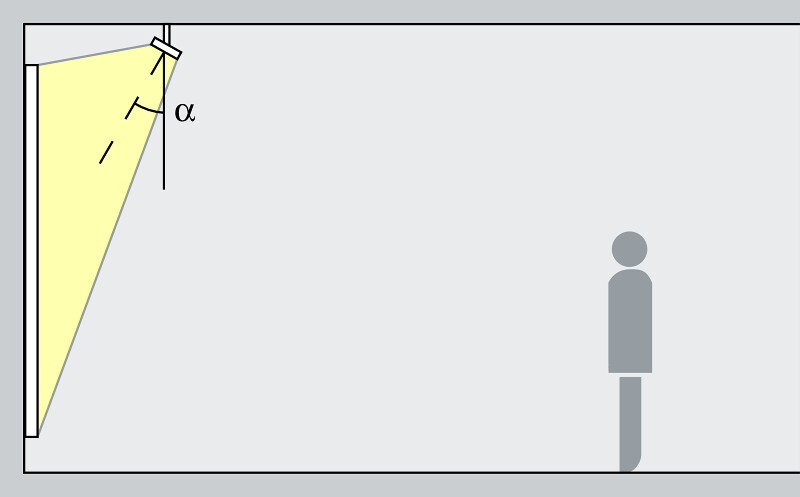

Para el bañado de objetos de forma alargada y rectangular, tales como cuadros, esculturas o expositores de productos, está indicado un ángulo de inclinación (α) de aprox. 30°.

Disposición: α = 30°

Iluminación vertical para aclarar y estructurar el espacio.

Luminotecnia
Disposición de luminarias

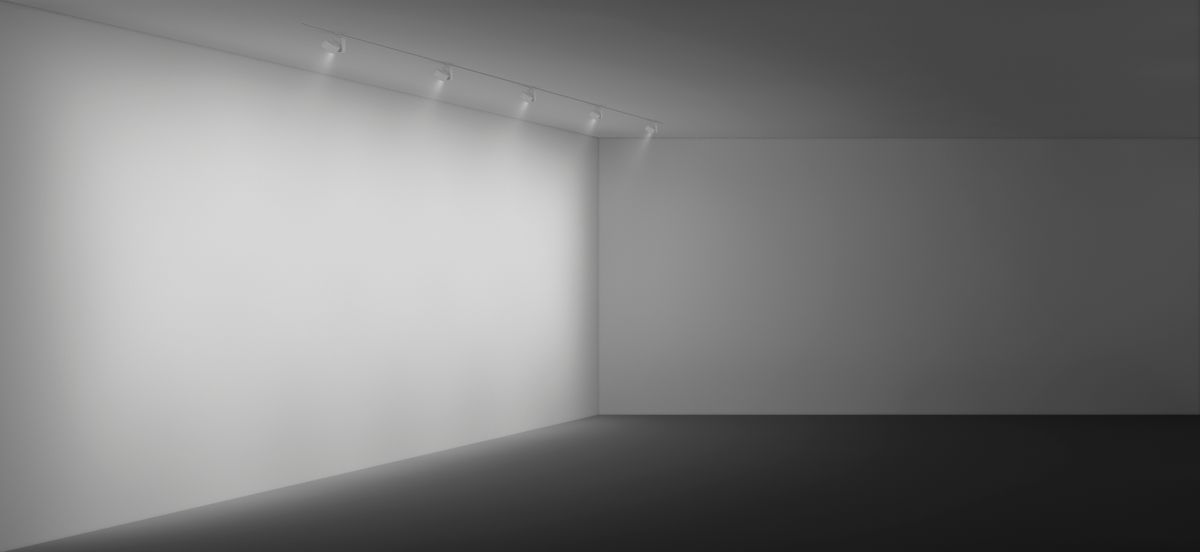

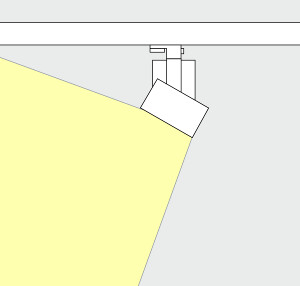

Bañadores de pared con lente

Distribución de intensidad luminosa asimétrica, para una iluminación muy uniforme de paredes.

Fuente de luz
6W - 37.4W
575lm - 4427lm
Bañadores de pared con lente

Bañadores de pared con lente

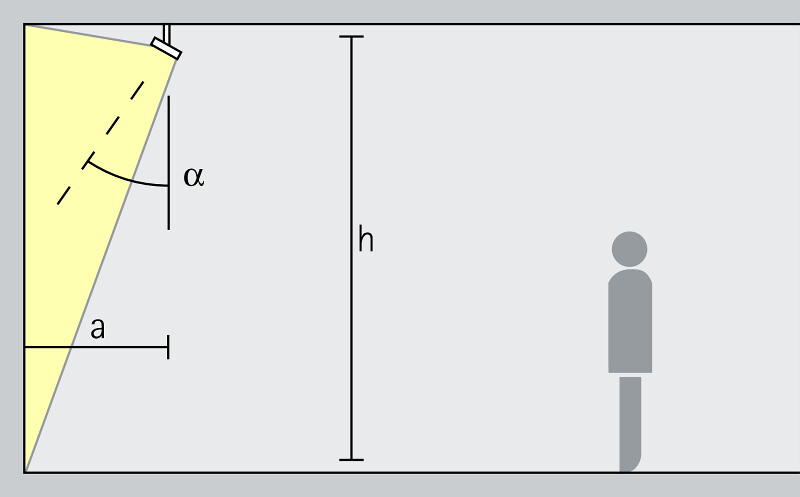

Para una iluminación vertical uniforme, la distancia a la pared (a) de los bañadores de pared con lente Optec debería ser de aproximadamente un tercio de la altura del techo (h). De ello se deriva un ángulo de inclinación (α) de aprox. 35°.

Disposición: a = 1/3 x h y α = 35°

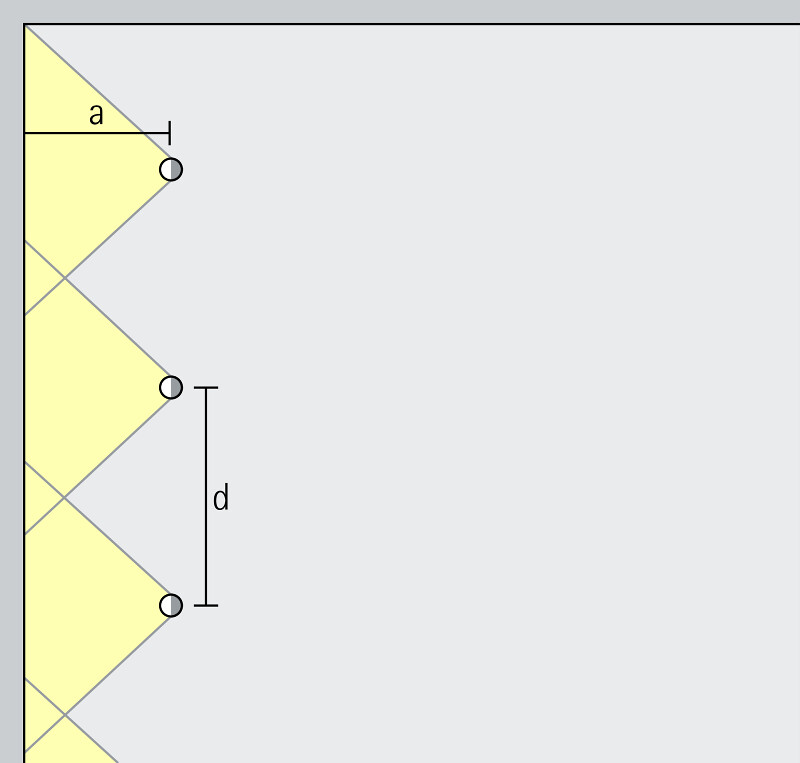

Para lograr una buena uniformidad longitudinal, la interdistancia de luminarias (d) de los bañadores de pared con lente Optec puede equivaler a hasta 1,2 veces la distancia a la pared (a).

Disposición: d ≤ 1,2 x a

En las tablas de bañadores de pared en el catálogo y en las hojas de datos de los artículos puede consultar las correspondientes distancias a la pared e interdistancias de luminarias óptimas de cada artículo.
