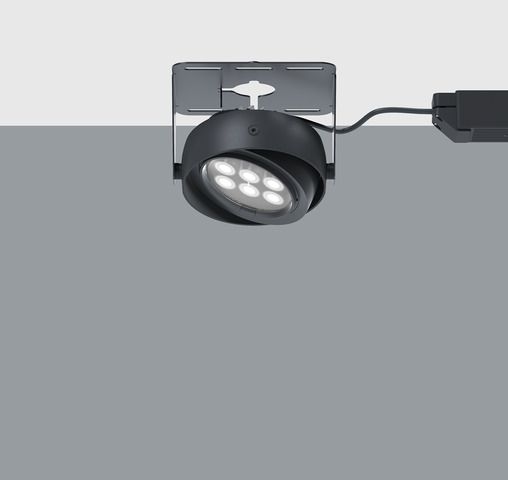

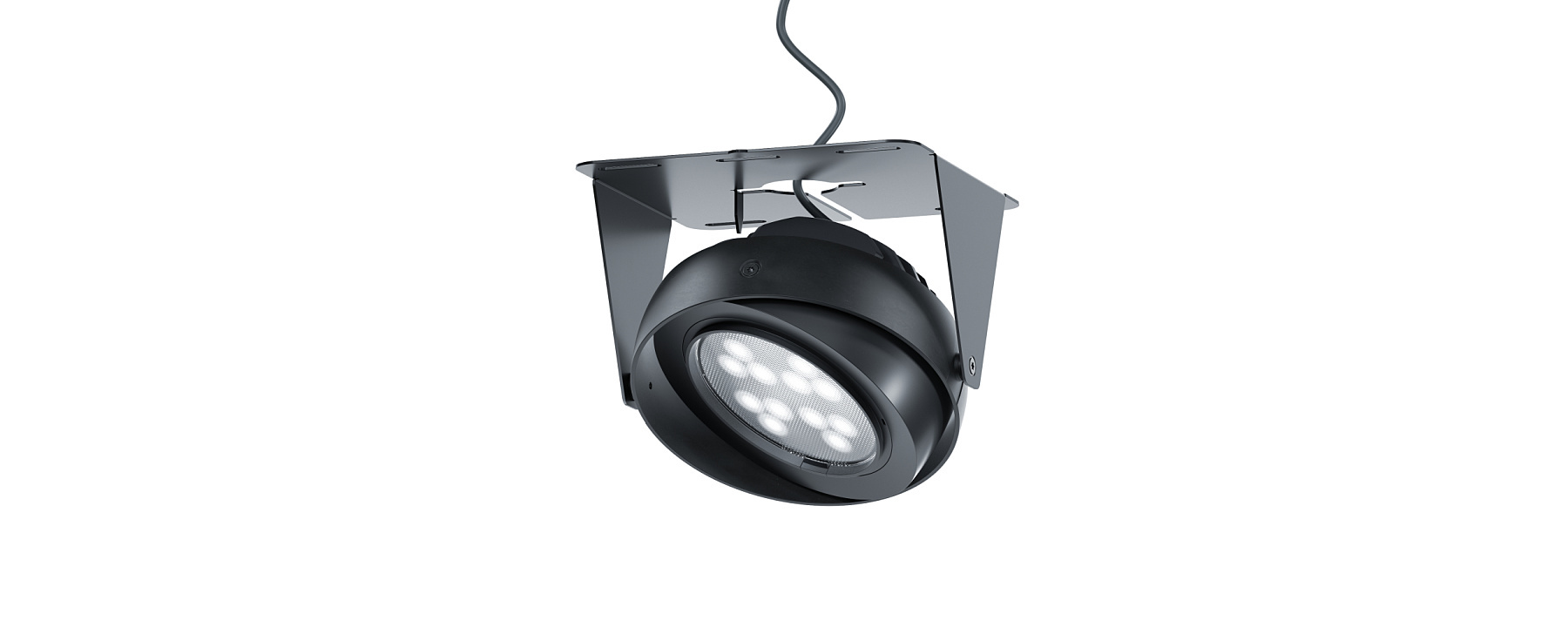

Gimbal met ophangbeugel. Het speciale werktuig vol variatie

Veelzijdige lichttechniek met cardanische ophanging, geoptimaliseerd voor koofmontage

Producten weergeven

Producten
Binnenverlichting
Inbouwspots

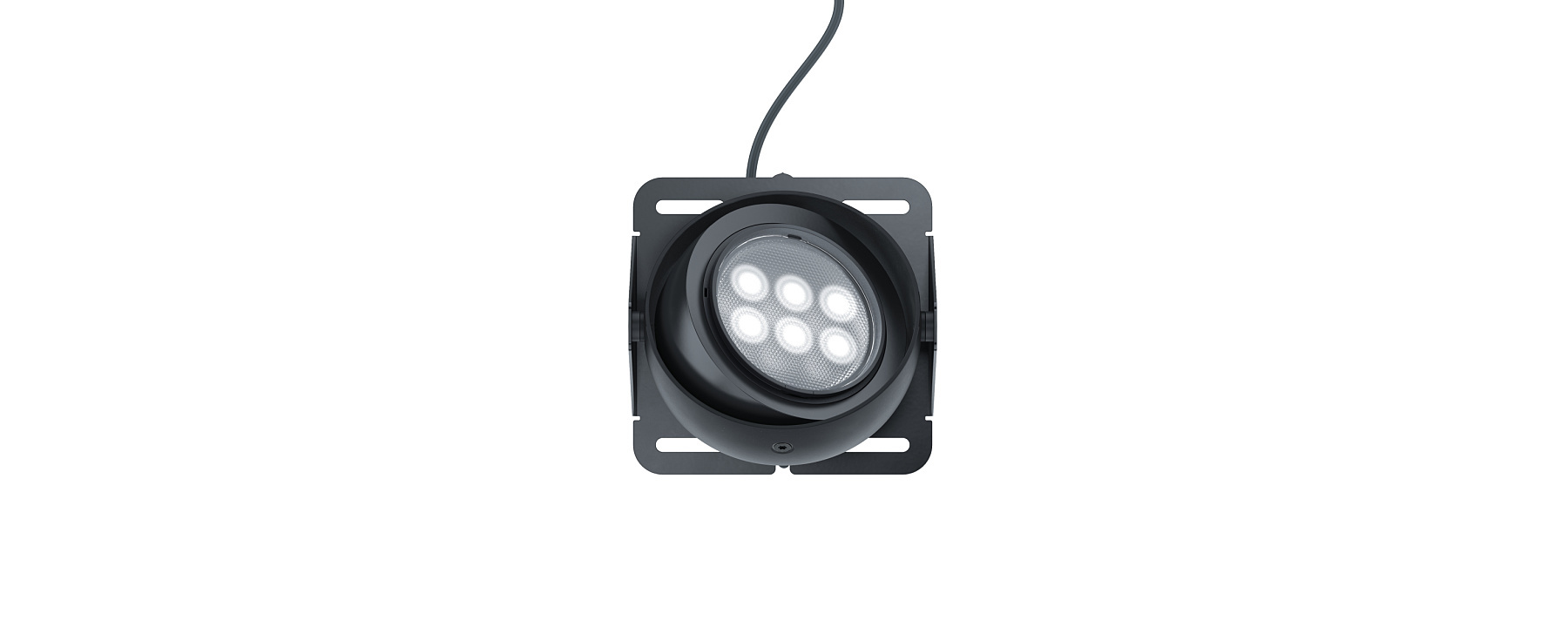

Gimbal met ophangbeugel

Bijzonderheden van Gimbal met ophangbeugel
Projectbeschrijving bekijken

Oval flood vrij draaibaar

De Spherolit-lens oval flood kan bij ronde armatuurkoppen naar wens worden gedraaid om de verlichting optimaal af te stemmen op verschillende objecten.

Cardanische ophanging

Met name bij hoge plafonds sorteren kleine zwenkbewegingen een groot effect voor de positie van de lichtbundel - een cardanische ophanging vergemakkelijkt hier de precieze uitlijning van de armaturen.

Ideaal voor plafondkoven

Het compacte model alsmede een draaipunt in het midden bestemmen enkele armaturen voor montage in plafondkanalen voor.

Geringe inbouwdiepte

Bij compacte inbouwsituaties is iedere millimeter bij de inbouwdiepte van een armatuur van belang. Daarom ontwikkelt ERCO speciaal armaturen voor een geringe inbouwdiepte die ook bij zeer beperkte installatiecondities een voortreffelijke lichtkwaliteit waarborgen.

Het principe van de cardanische ophanging zorgt bij de Gimbal inbouwspots voor een bijzonder precies, comfortabel zwenkmechanisme. Deze is niet alleen compacter dan conventionele uitvoeringen, maar ook verandert het centrum van de armatuurkop niet van positie bij het uitlijnen: daardoor is Gimbal het ideale werktuig voor verlichtingsconcepten met plafondkoven. Aan zijn speciale ophangbeugel kan Gimbal in plafondkoven op locatie probleemloos worden geïnstalleerd. Meerdere maten en wattages voor iedere lichtverdeling maken flexibele lichtconcepten mogelijk. Toepassingsgebieden zijn retailprojecten, de horeca en die objecten waar ontwerpers vanuit plafondkoven of gewelven discreet en vol effect willen verlichten.

Gimbal met ophangbeugel in de toepassing

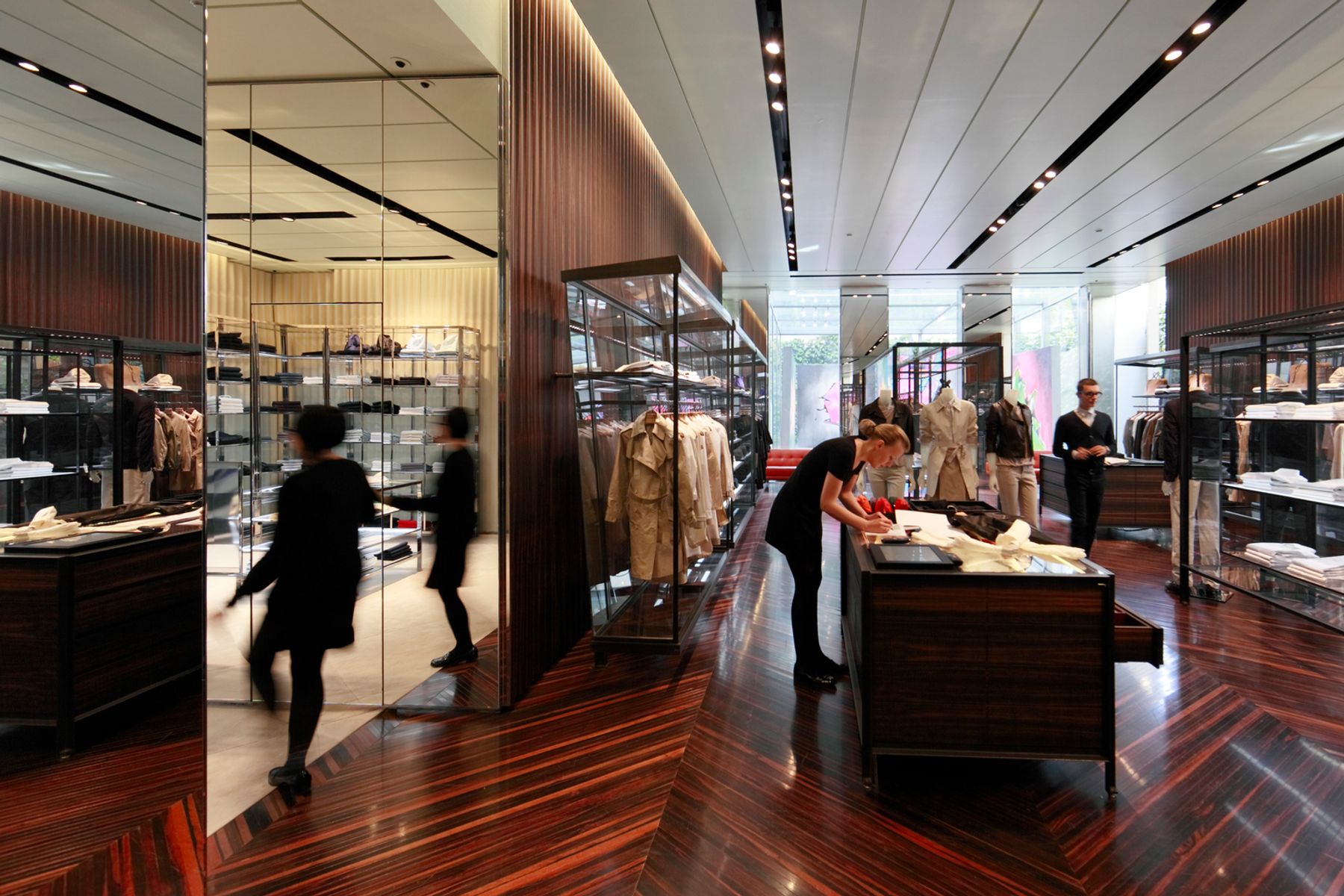

Store Prada, Milano. Fotografia: Frieder Blickle, Amburgo.

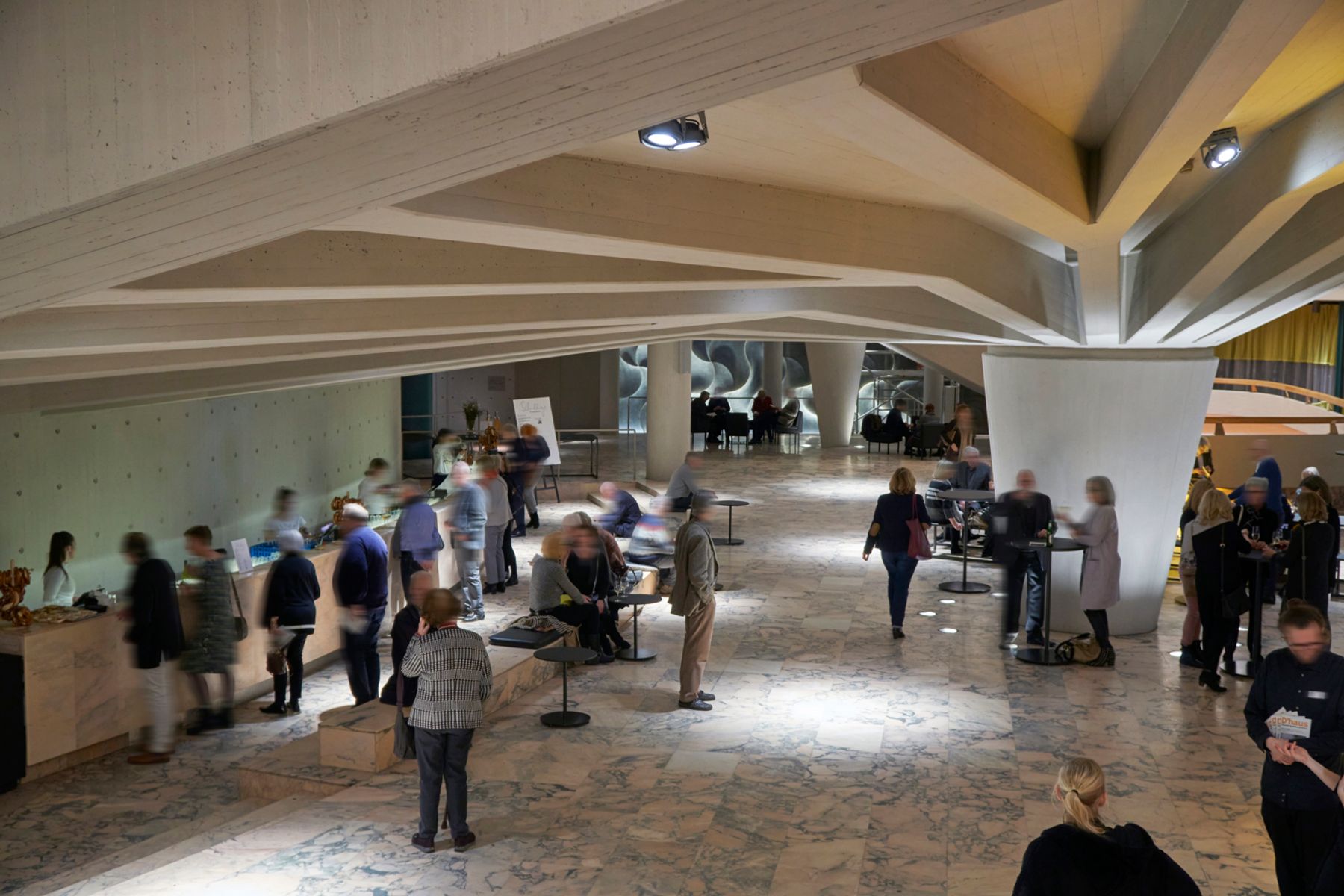

Düsseldorfer Schauspielhaus, Düsseldorf. Architettura: ingenhoven architects, Düsseldorf. Progettazione illuminotecnica: Tropp Lighting Design, Weilheim. Fotografia: Thomas Mayer, Neuss

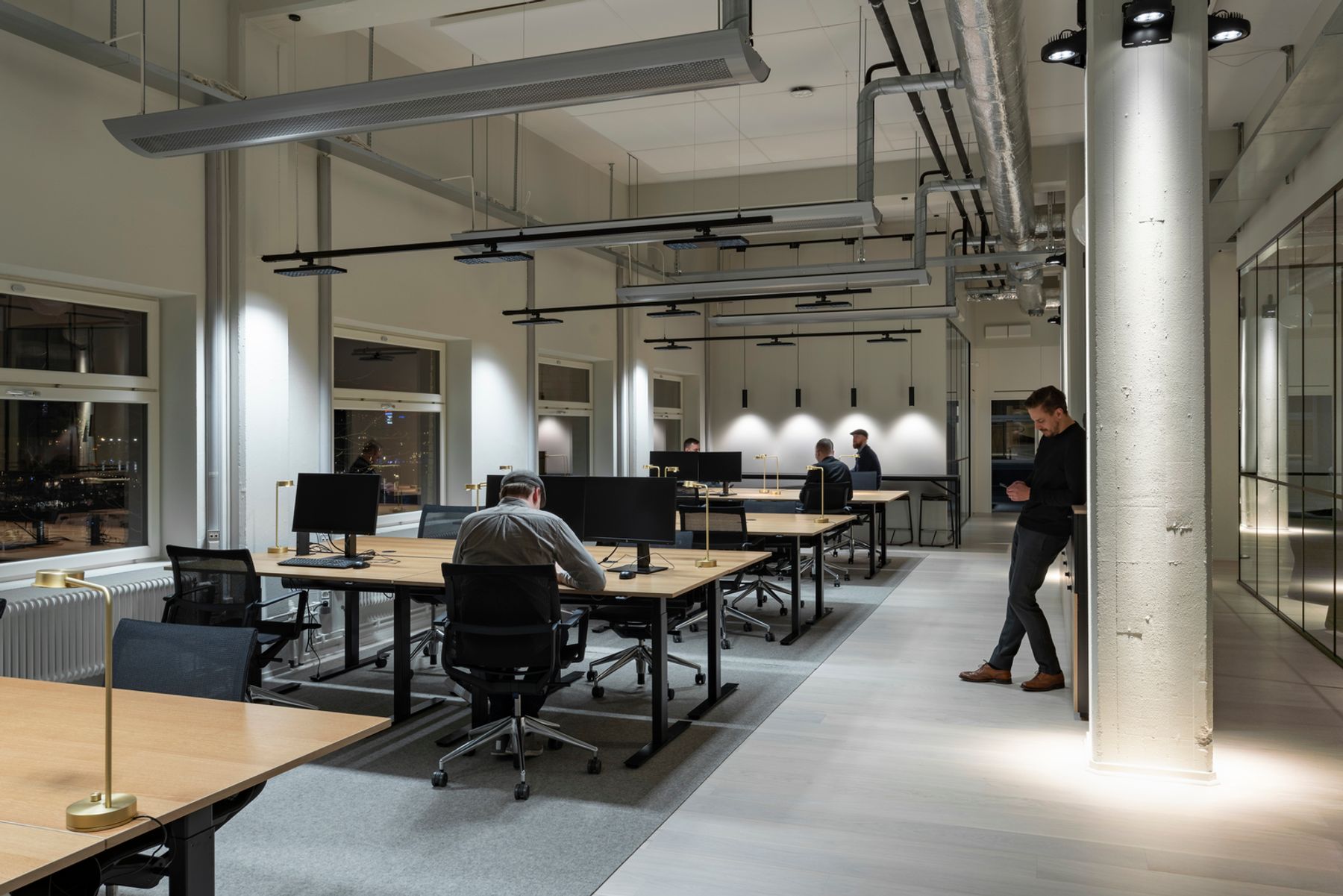

Fabege AB - WAW Luma, Stoccolma. Architettura: ABREU Design Studio; EgnellAllard Inredningsarkitektur, Stoccolma. Progettazione illuminotecnica: ABREU Design Studio. Progettazione dell’impianto: Stockholms Eltjänst Lundén AB; Elbolaget LMJ AB; Lundek Elkonsult AB; Elarkitektur AB. Fotografia: Gavriil Papadiotis, Londra.

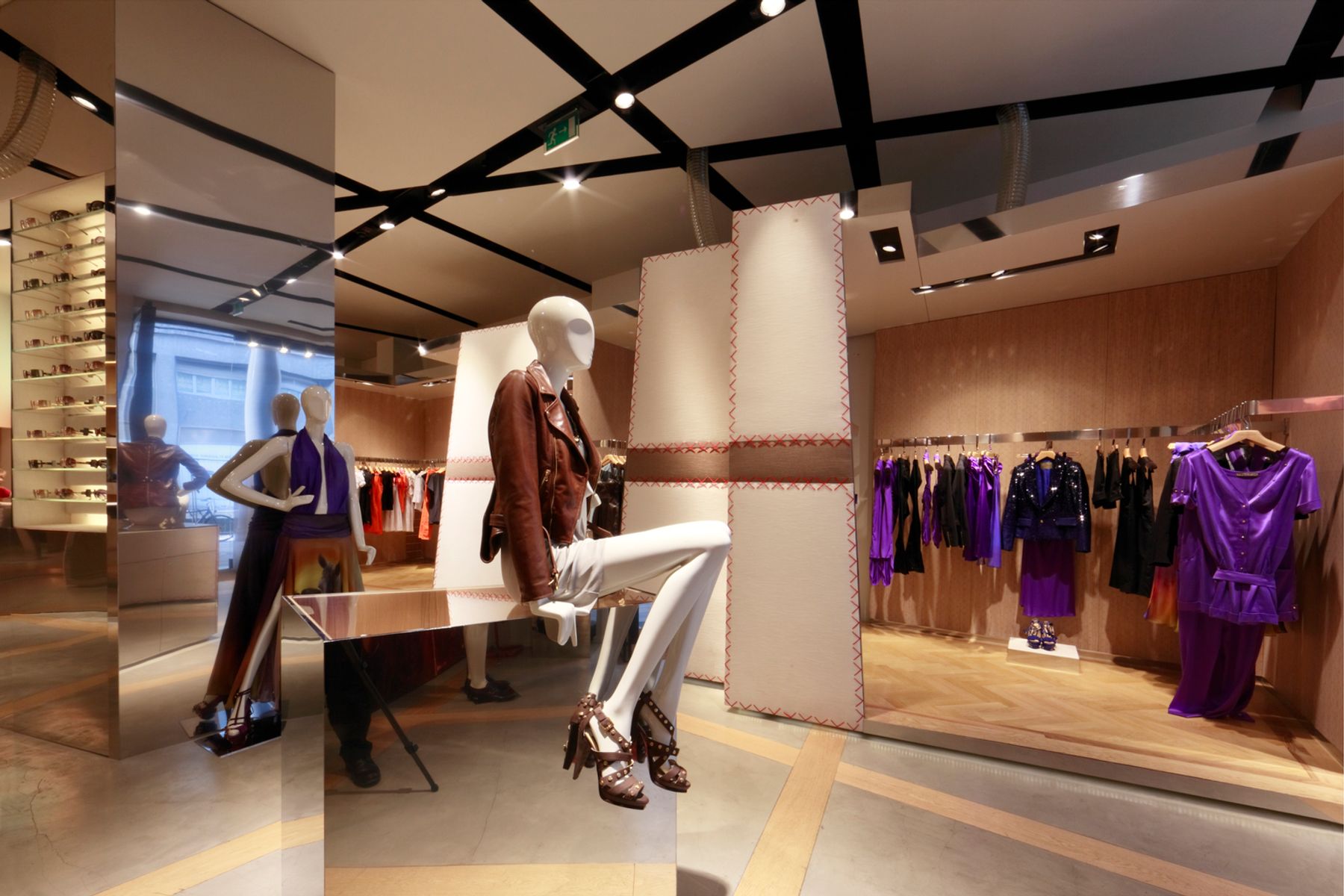

Store Frankie Morello, Milano. Fotografia: Frieder Blickle, Amburgo.

Individualiseer Gimbal met ophangbeugel voor uw situatie

Met onze service „ERCO individual“ bieden wij u uitgebreide mogelijkheden voor de individualisering van standaardproducten, alsmede ondersteuning bij de ontwikkeling van veeleisende specials. Om Gimbal met ophangbeugel nog beter op uw projectvereisten af te stemmen, zijn naast de standaardconfiguratie andere varianten op aanvraag voor u beschikbaar. Daarbij horen bijvoorbeeld:

Aansluiting: 3- of 5-polige stekker met aansluitkabel (Wago of Wieland)
Huis: 10.000 andere kleuren

Heeft u andere vereisten aan het product?

Neem a.u.b. contact op met het adviseursteam op het volgende kantoor van ERCO:
{{strasse1}}
{{#strasse2}} {{strasse2}}
{{/strasse2}} {{ort}}
{{staat}}

ERCO adviseur bellen: {{fon}}

Uw contactpersonen wereldwijd

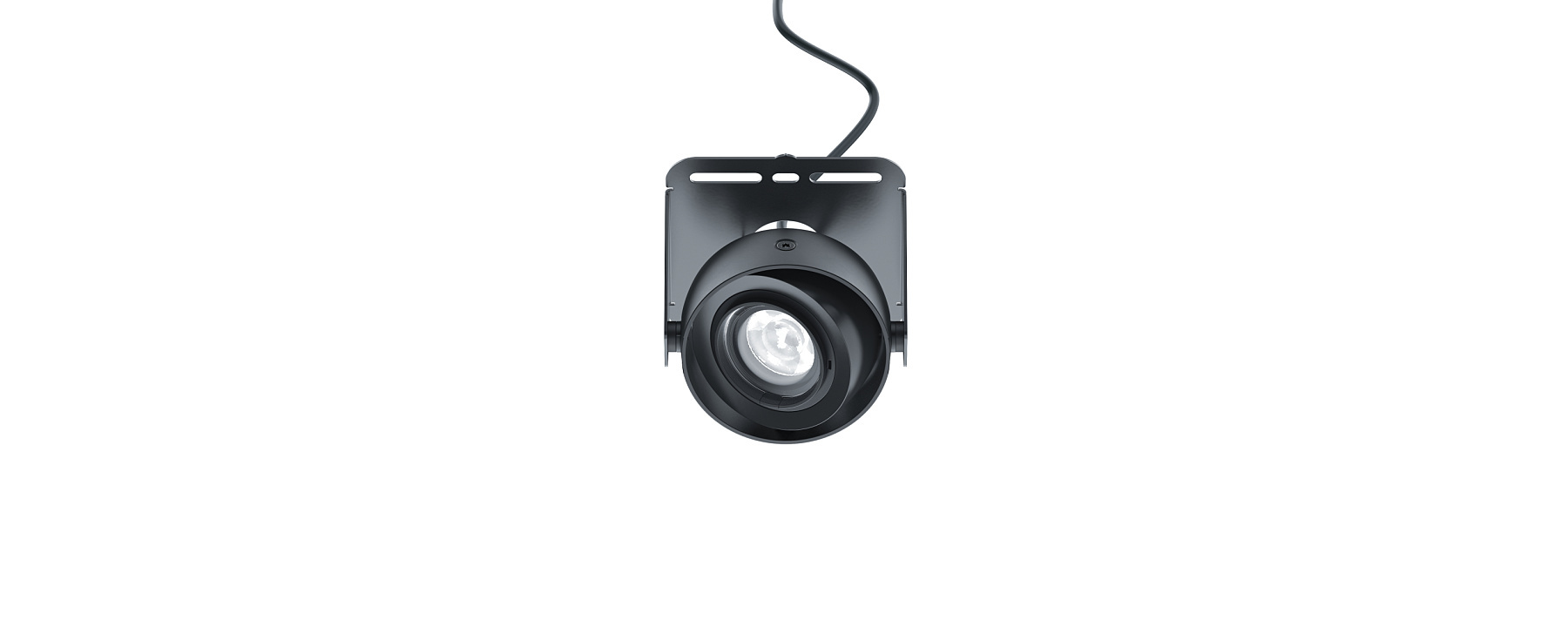

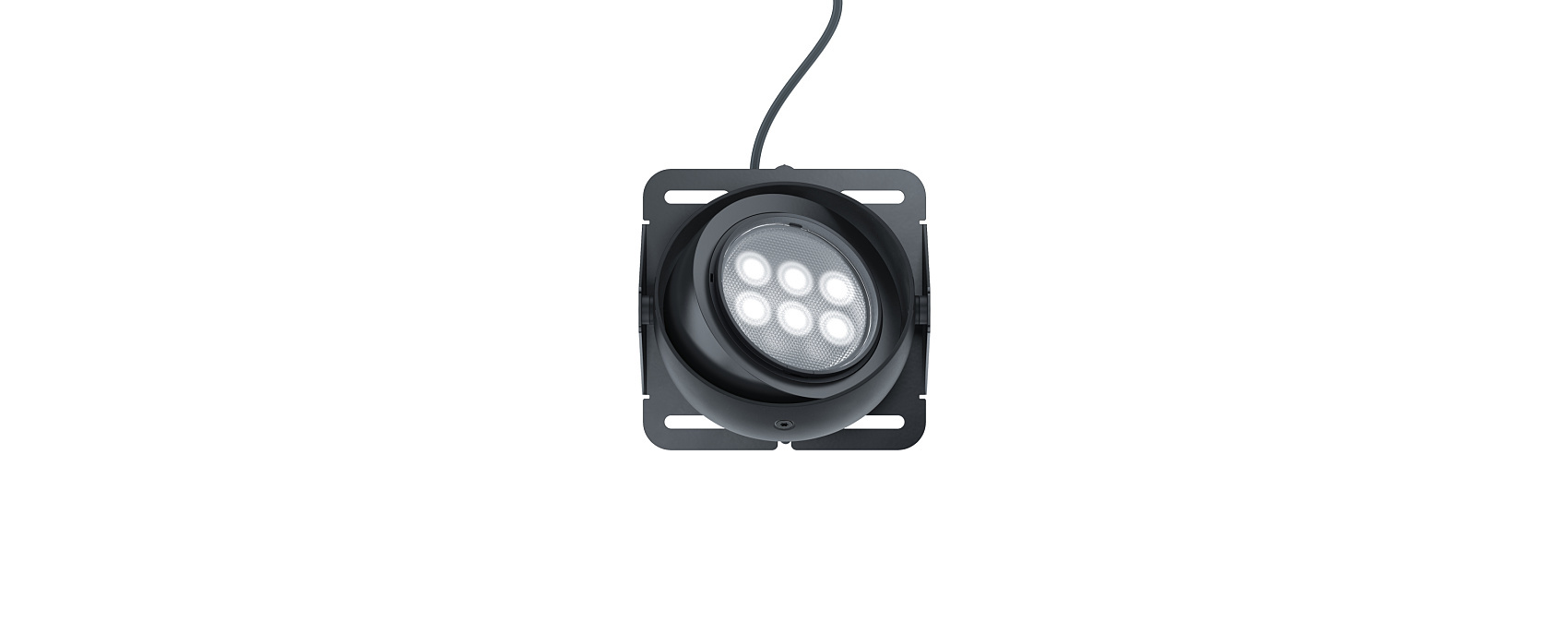

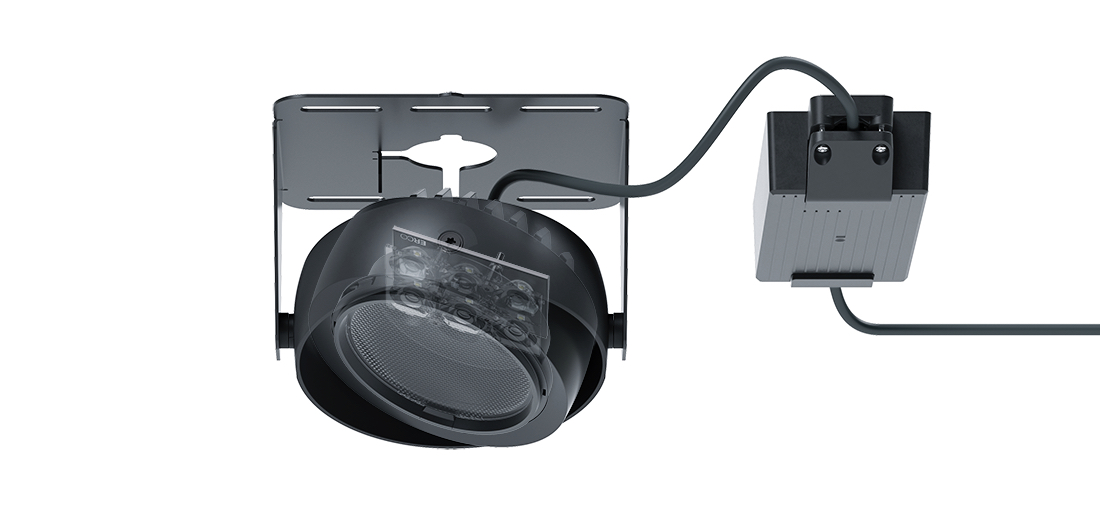

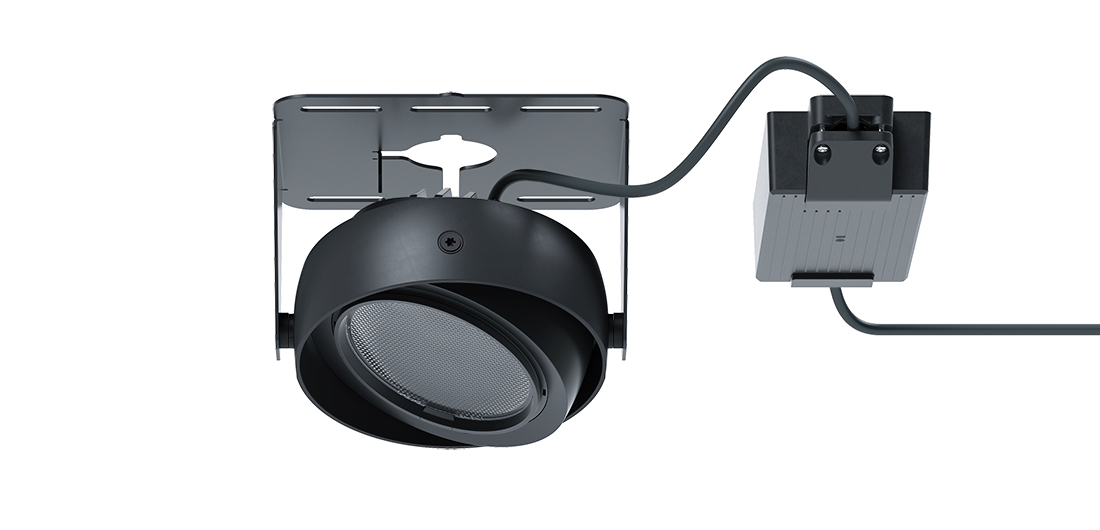

Producteigenschappen tot in detail

1 ERCO Spherolit-lens

Lichtverdelingen: narrow spot, spot, flood, wide flood, extra wide flood, oval flood of wallwash
Oval flood 360° draaibaar

2 ERCO LED-module

High-power-LED's: warmwit (2700K of 3000K) of neutraalwit (3500K of 4000K)
Collimatoroptiek van optisch polymeer

3 Armatuur

Zwart
Aluminiumgietwerk, gecoat
Cardanische ophanging: kunststof
0°-40° zwenkbaar, in lengterichting van de koof tot 60° zwenkbaar
Bevestigingsbeugel: staal, geëpoxeerd

4 Bedrijfsapparaat

Schakelbaar, fasendimbaar, DALI dimbaar of Casambi Bluetooth
Fasendimbare uitvoering: Dimmen met externe dimmers (fase-afsnijtechniek) is mogelijk

1 ERCO Spherolit-lens

Lichtverdelingen: narrow spot, spot, flood, wide flood, extra wide flood, oval flood of wallwash
Oval flood 360° draaibaar

2 ERCO LED-module

High-power-LED's: warmwit (2700K of 3000K) of neutraalwit (3500K of 4000K)
Collimatoroptiek van optisch polymeer

3 Armatuur

Zwart
Aluminiumgietwerk, gecoat
Cardanische ophanging: kunststof
0°-40° zwenkbaar, in lengterichting van de koof tot 60° zwenkbaar
Bevestigingsbeugel: staal, geëpoxeerd

4 Bedrijfsapparaat

Schakelbaar, fasendimbaar, DALI dimbaar of Casambi Bluetooth
Fasendimbare uitvoering: Dimmen met externe dimmers (fase-afsnijtechniek) is mogelijk

Gimbal met ophangbeugel: Lichteffect en hulpmiddelen voor planning

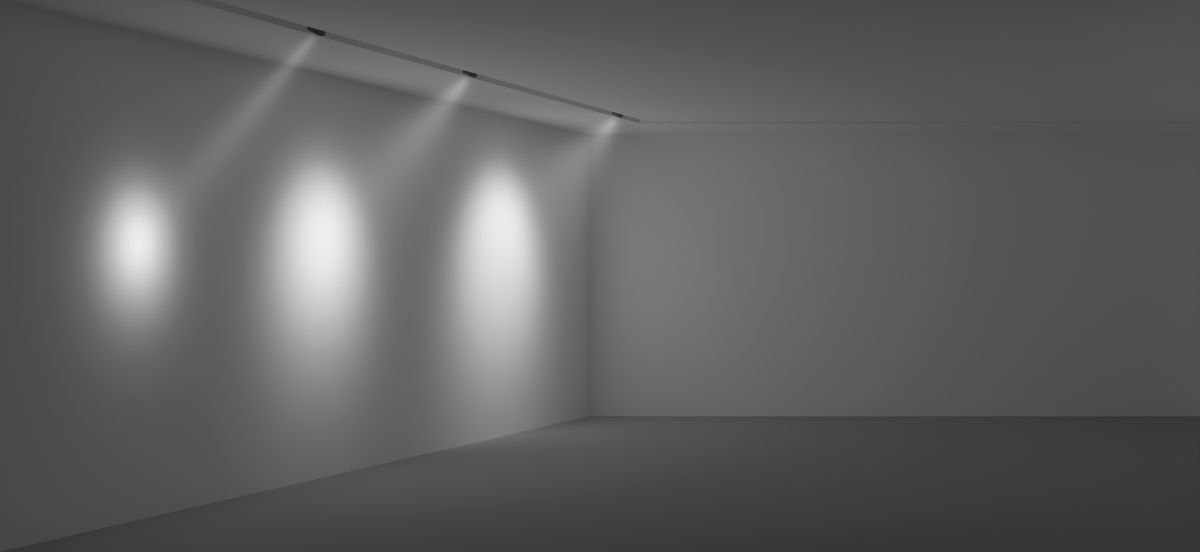

Accentueren van objecten of architectuurelementen.

Lichttechniek
Armaturenindeling

Inbouwspots

Zeer smalle tot brede, rotatiesymmetrische lichtsterkteverdeling voor een accentuerende verlichting.

Lichtbron
2W - 37.4W
192lm - 4427lm
Inbouwspots

Inbouwspots

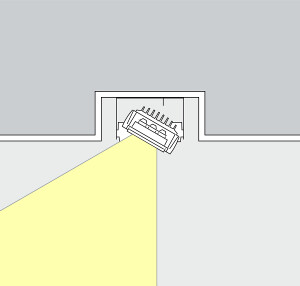

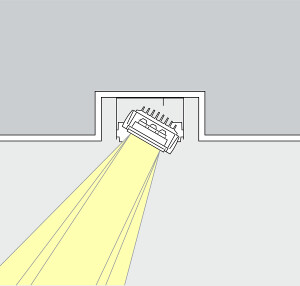

Gimbal inbouwspots voor plafondkoven accentueren met veel effect artikelen en architectonische details. Een richthoek (α) van ca. 30° is daarvoor het meest geschikt. Het object wordt zo gemodelleerd zonder het effect te vervormen door een te krachtige schaduwwerking. Bovendien wordt overschaduwing door de kijker vermeden.

Opstelling: α = 30°

Verlichting met een brede lichtbundel van grotere objecten of zones in ruimtes.

Lichttechniek
Armaturenindeling

Inbouwbreedstralers

Zeer brede, rotatiesymmetrische of tweezijdige lichtsterkteverdeling voor een breedstralende verlichting.

Lichtbron
6W - 37.4W
575lm - 4427lm
Inbouwbreedstralers

Inbouwbreedstralers

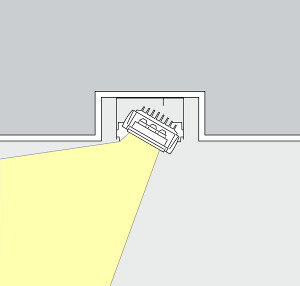

Voor de breedstraling van objecten met een langwerpige, rechthoekige vorm, bijv. tafels of winkeldisplays, is een richthoek (α) van ca. 30° geschikt.

Opstelling: α = 30°

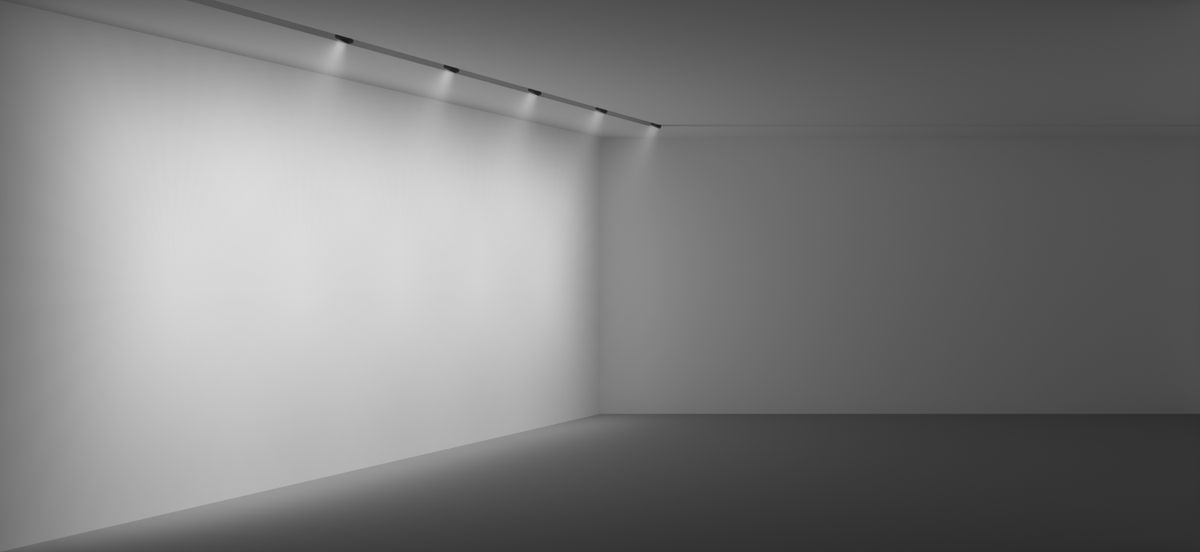

Verticale verlichting voor het belichten en indelen van de ruimte.

Lichttechniek
Armaturenindeling

Inbouw-lens-wallwashers

Asymmetrische lichtsterkteverdeling voor een zeer gelijkmatige wandverlichting.

Lichtbron
6W - 37.4W
575lm - 4427lm
Inbouw-lens-wallwashers

Inbouw-lens-wallwashers

Voor een gelijkmatige, verticale verlichting dient de wandafstand (a) van Gimbal lens-wallwashers circa een derde van de hoogte van de ruimte (h) te bedragen. Daaruit resulteert een richthoek (α) van ca. 35°.

Opstelling: a = 1/3 x h resp. α = 35°

Voor een goede gelijkmatigheid in de lengte kan de armatuurafstand (d) van Gimbal lens-wallwashers max. het 1,2-voudige van de wandafstand (a) bedragen.

Opstelling: d ≤ 1,2 x a

In de wallwasher-tabellen in de catalogus en de artikelgegevensbladen vindt u de betreffende optimale wand- en armatuurafstanden van individuele artikelen.
