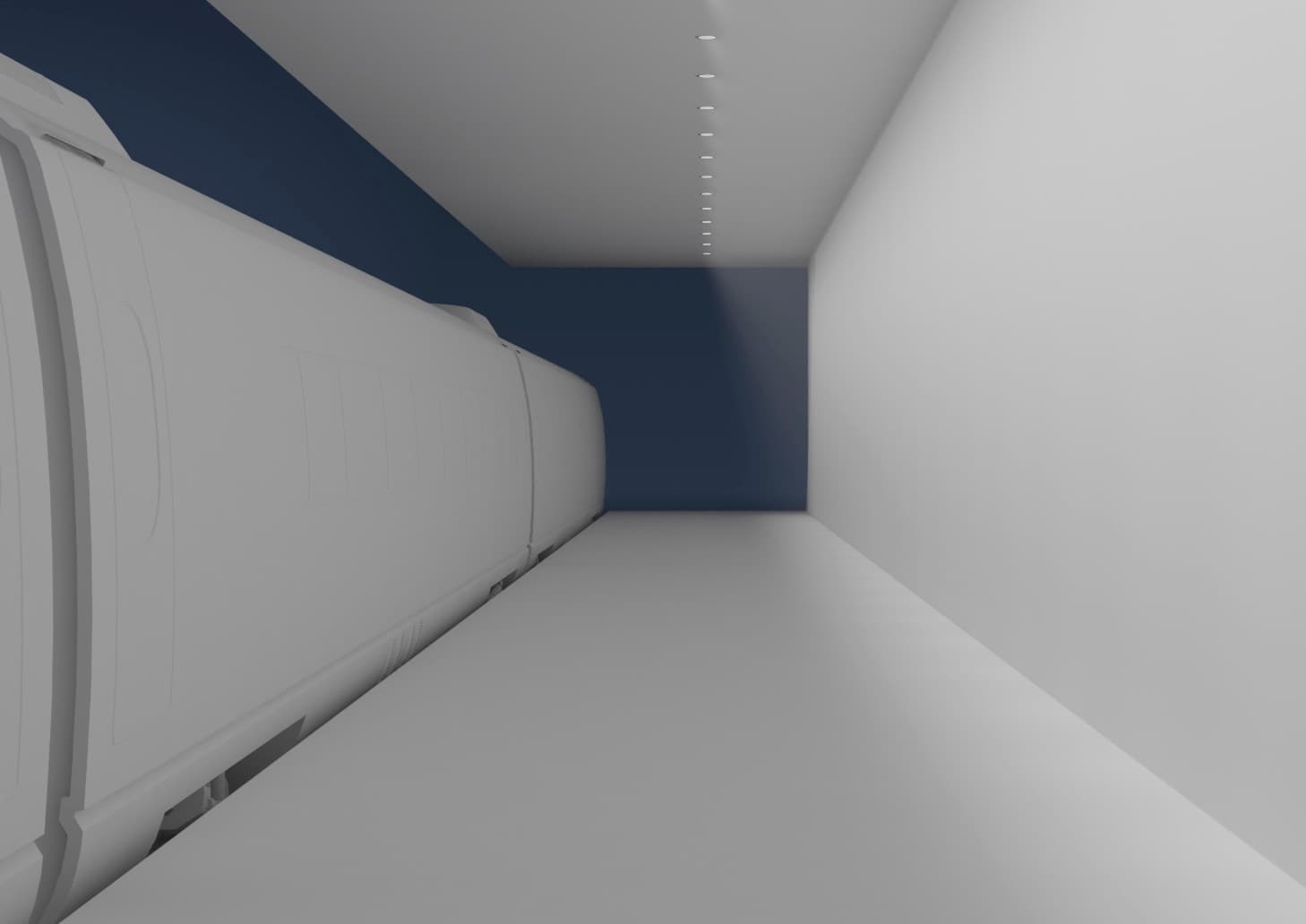

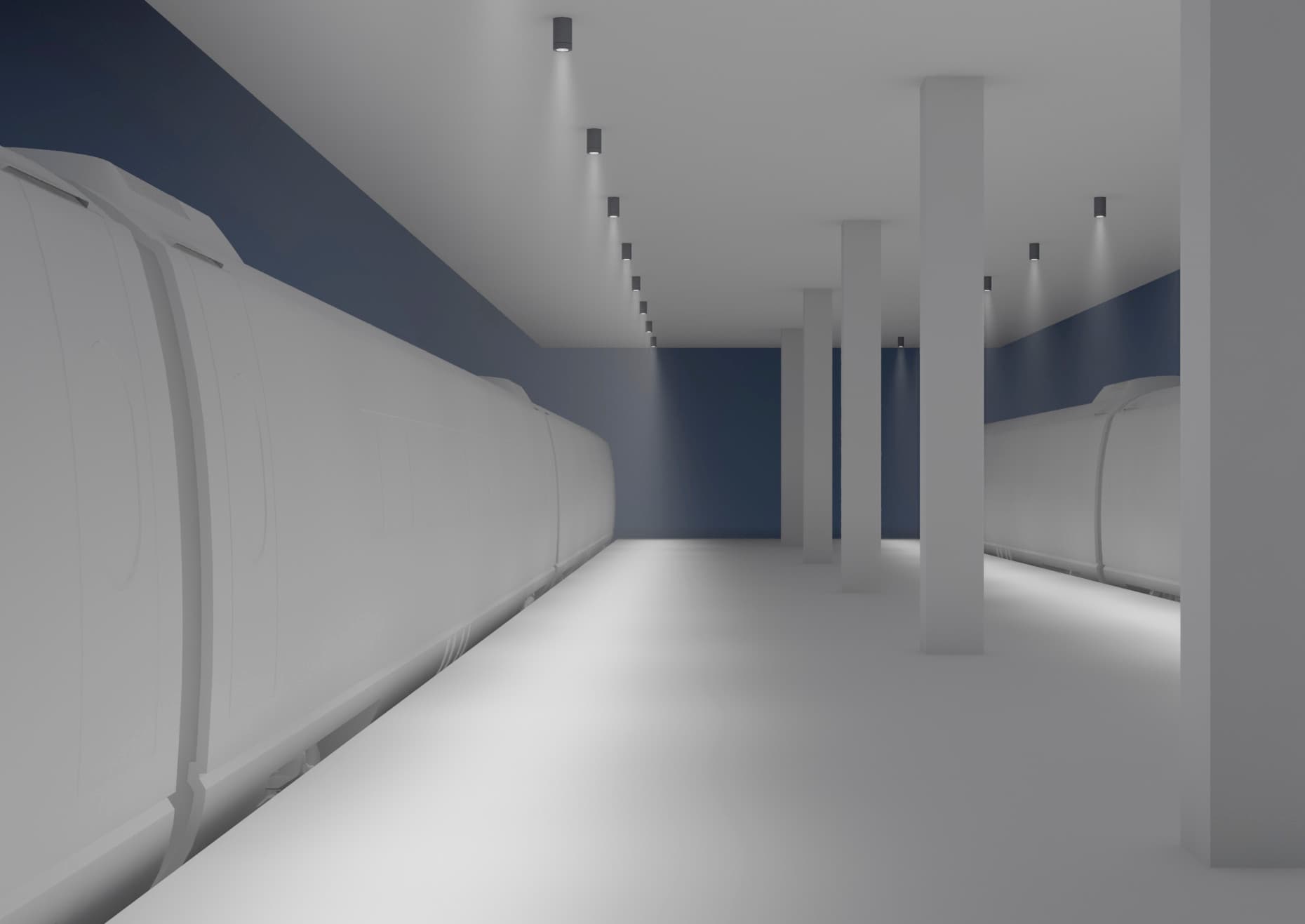

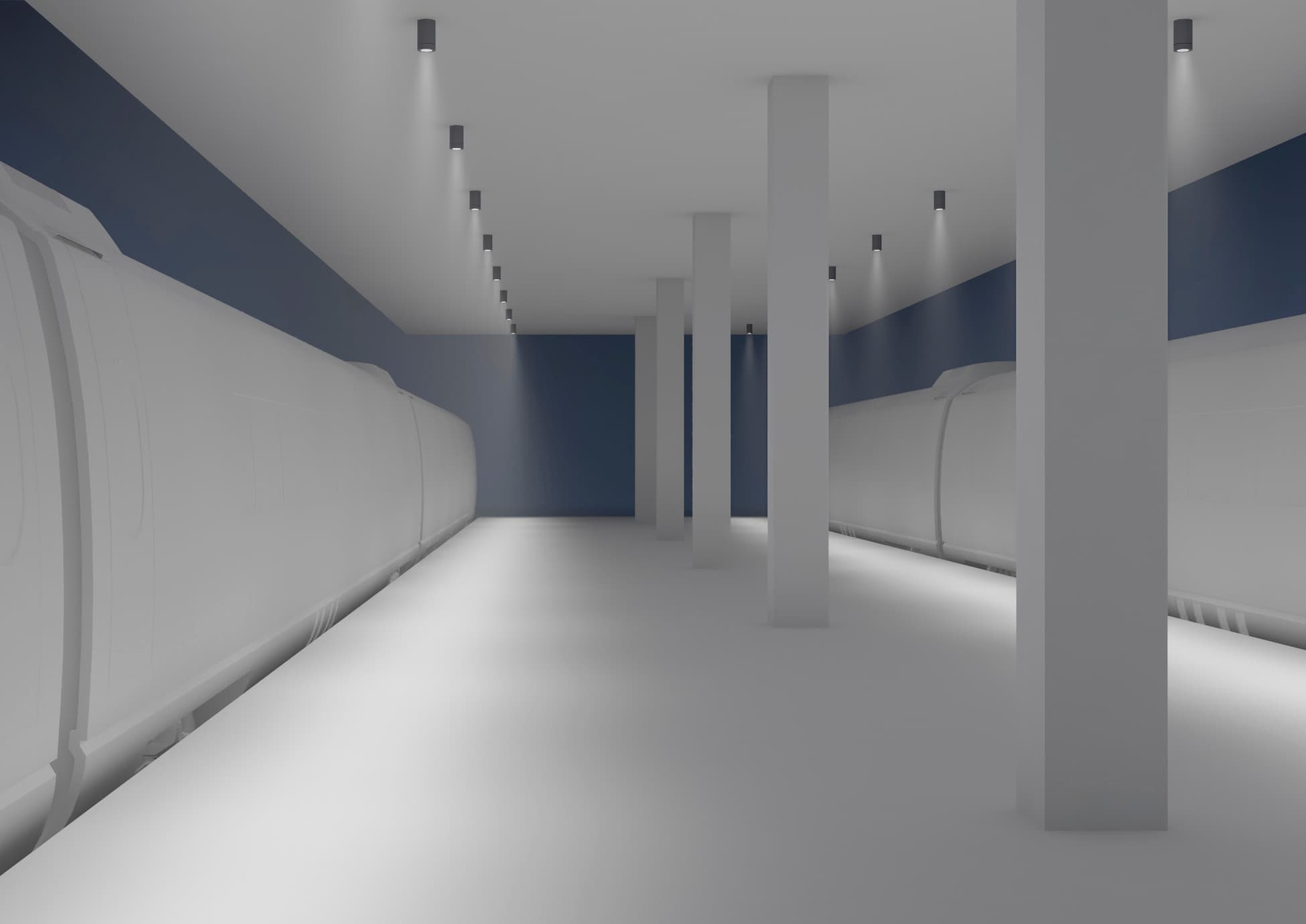

Pour un éclairage général linéaire des zones et des allées, on utilisera des Downlights avec répartition de lumière ovale. Il en résultera des rais de lumière sur le sol qui facilitent le guidage et l'orientation.

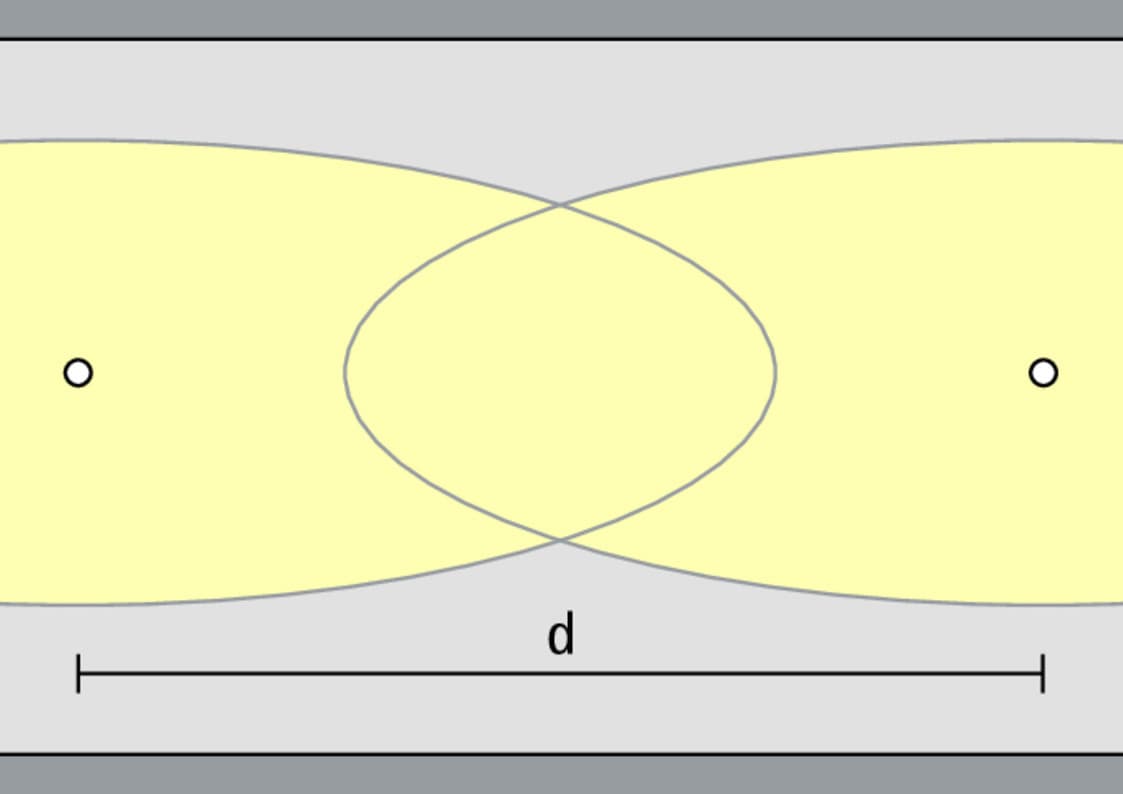

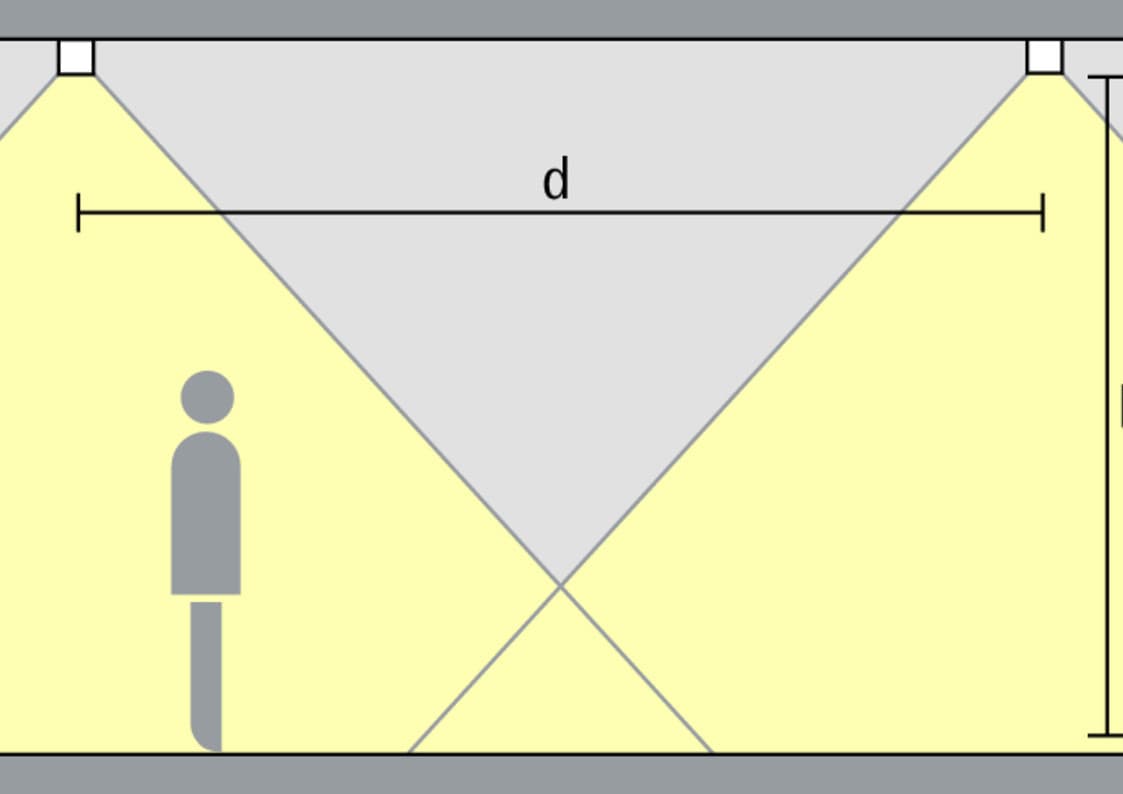

Dans le cas d'une disposition linéaire, un éclairage uniforme peut être obtenu avec un entraxe approximatif (d) de deux Downlights correspondant à la hauteur (h) entre l'appareil d'éclairage et la surface utile.
Disposition : d = h
Domaine d'application : voies de circulation dans des espaces couverts de grande hauteur tels que des gares, stations ou passages souterrains.
Notre conseil :

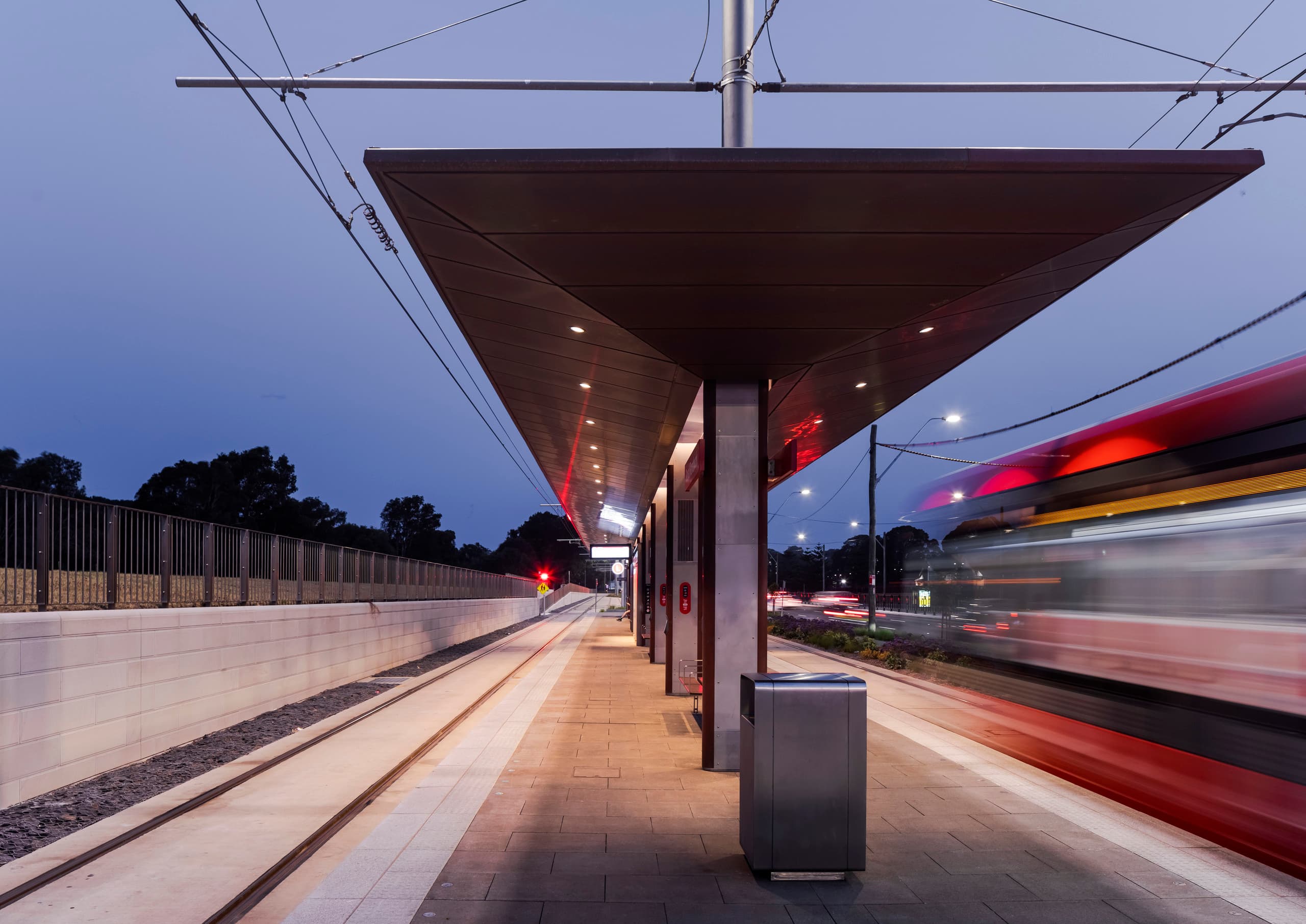

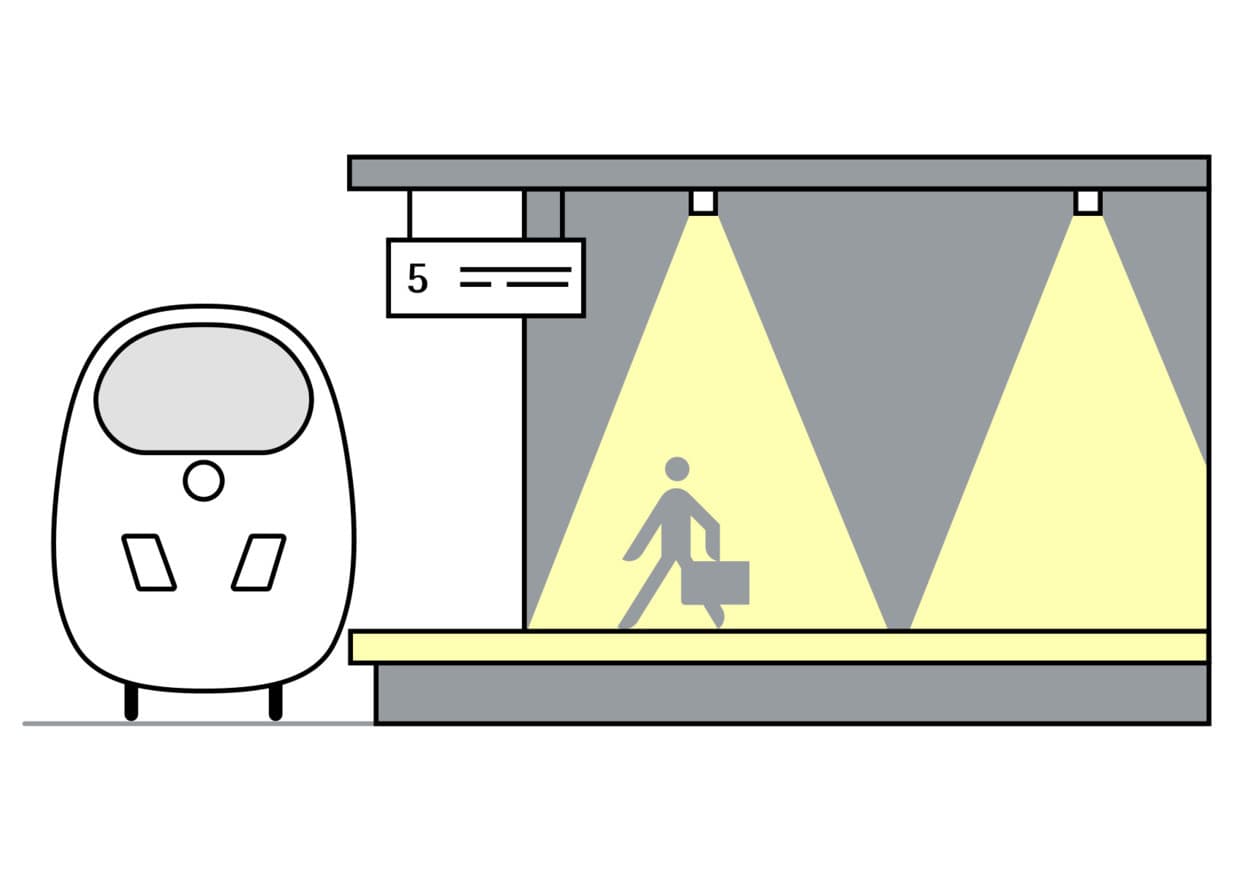

Pour éclairer avec 100 lx un quai de 2,5 m de large depuis 5 m de hauteur, nous recommandons des Downlights avec répartition de lumière Oval flood (20° x 60°) à une distance de 6 m avec module LED de 24 W.

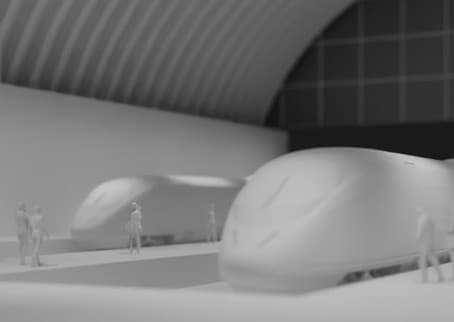

L'éclairage mural génère une répartition de lumière très uniforme sur une surface murale. Le mur prend ainsi un caractère plus doux et la salle paraît plus grande. Les projecteurs à faisceau mural à lentilles utilisés comme encastrés de sol sont parfaits car ils s'intègrent discrètement à l'architecture. Les véhicules peuvent rouler et les passants marcher dessus.

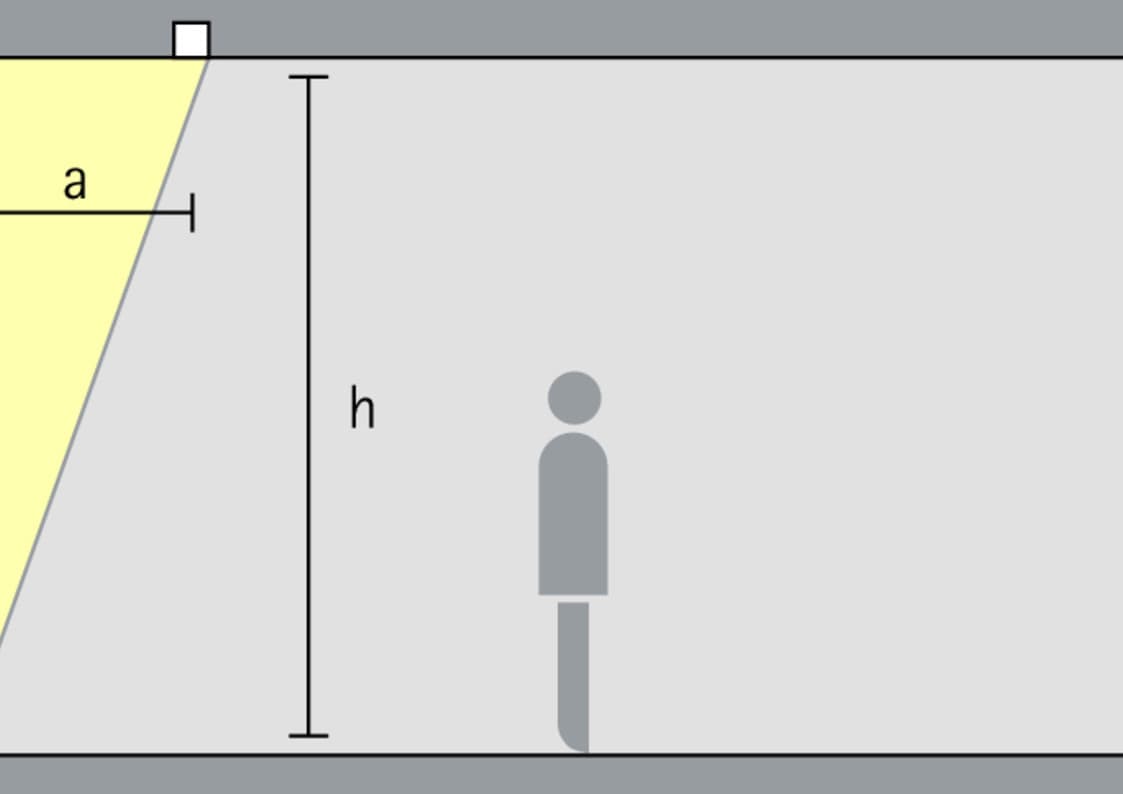

La distance (a) entre les projecteurs à faisceau mural à lentille et le mur doit s'élever à environ un tiers de la hauteur (h) de la salle.
Disposition : a = 1/3 x h
Pour obtenir une bonne uniformité longitudinale, la distance (d) entre appareils d'éclairage à faisceau mural à lentille peut s'élever jusqu'à 1,3 fois la distance par rapport au mur (a).
Disposition : d ≤ 1,3 x a
Notre conseil :
Pour éclairer uniformément à 50 lx un hall de gare à 10 m de hauteur avec une distance par rapport au mur de 3 m et un entraxe de 3,5 m, nous recommandons d'utiliser des projecteurs à faisceau mural à module LED de 24 watts.

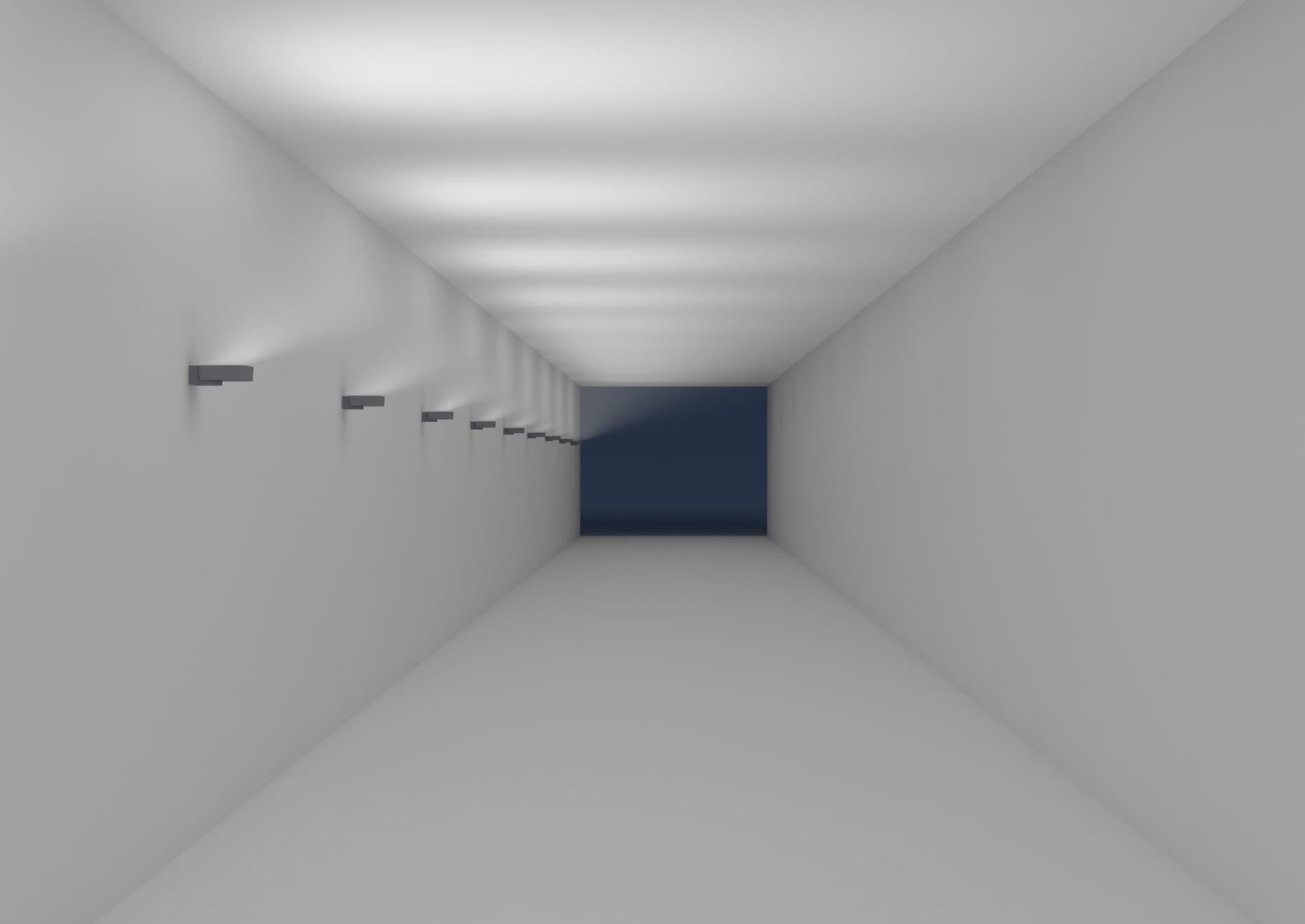

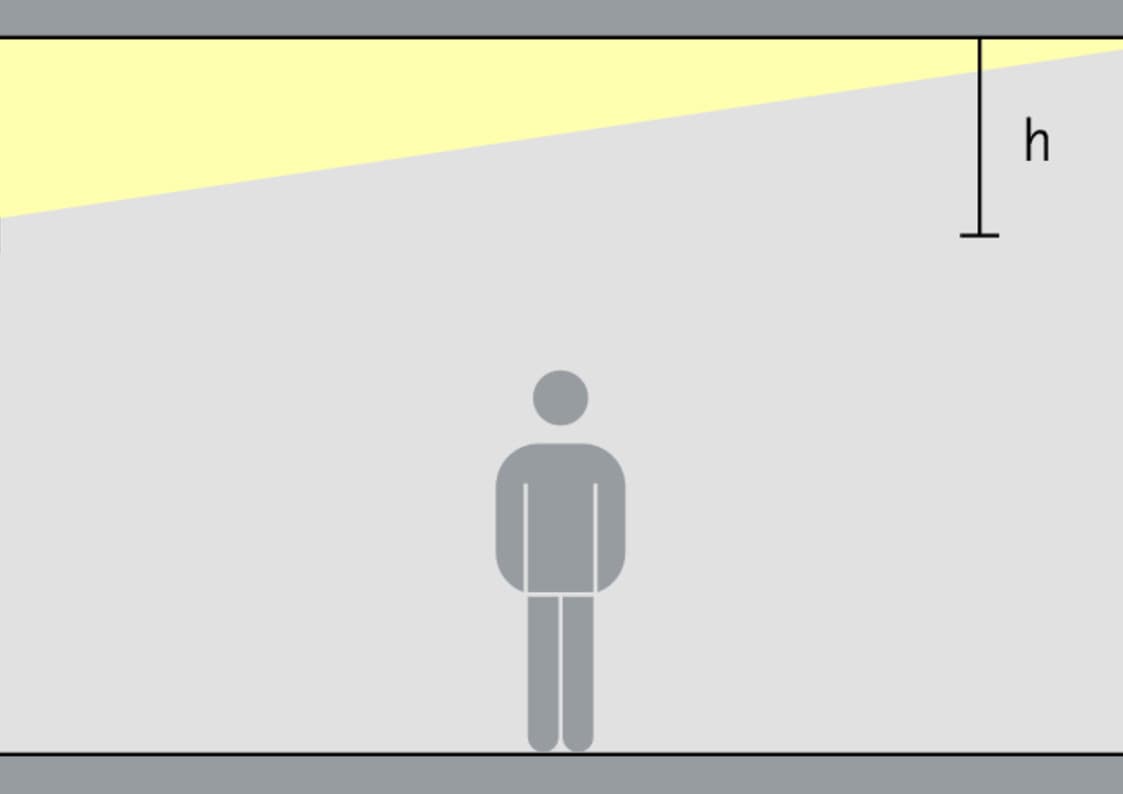

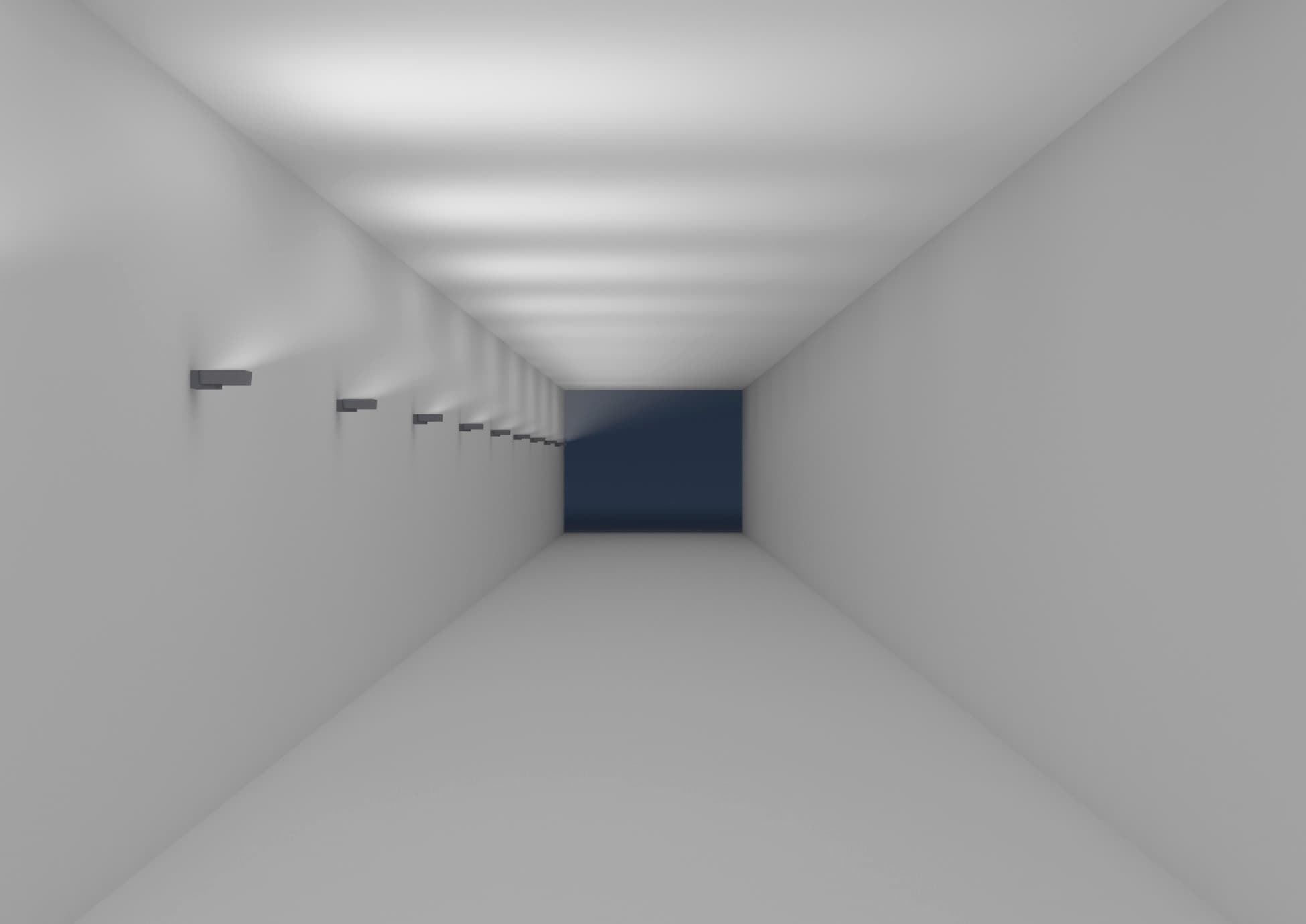

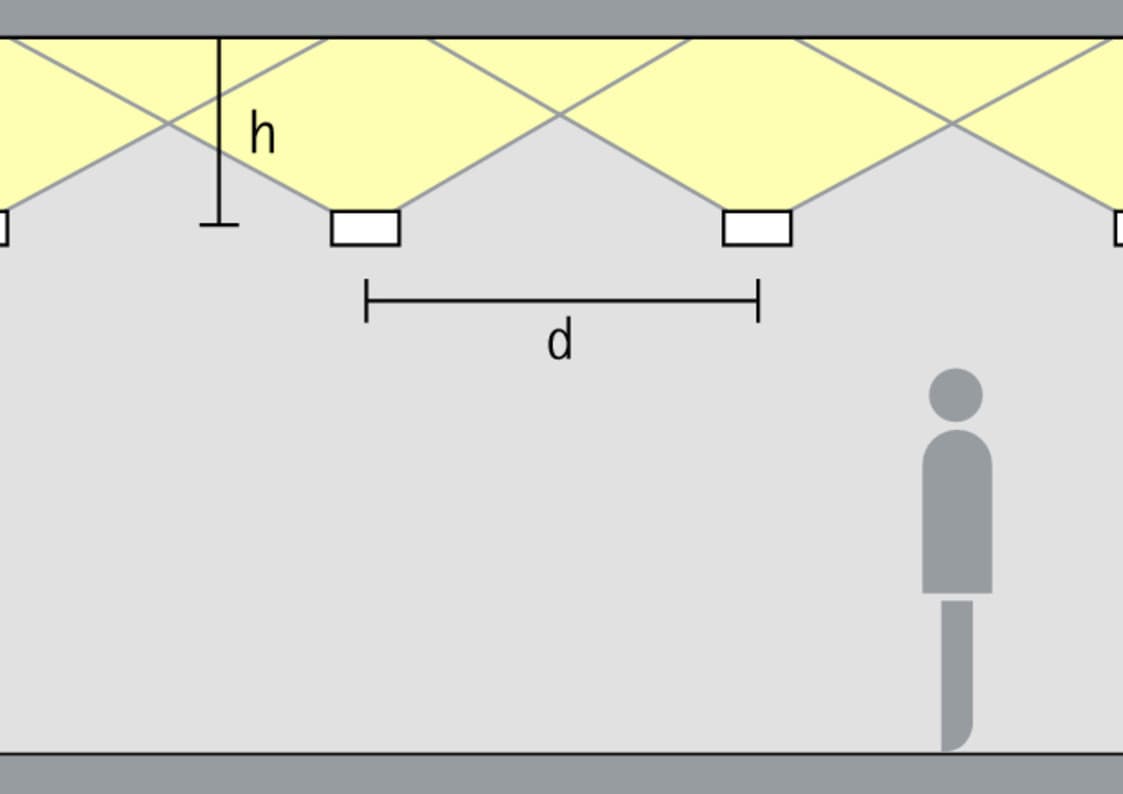

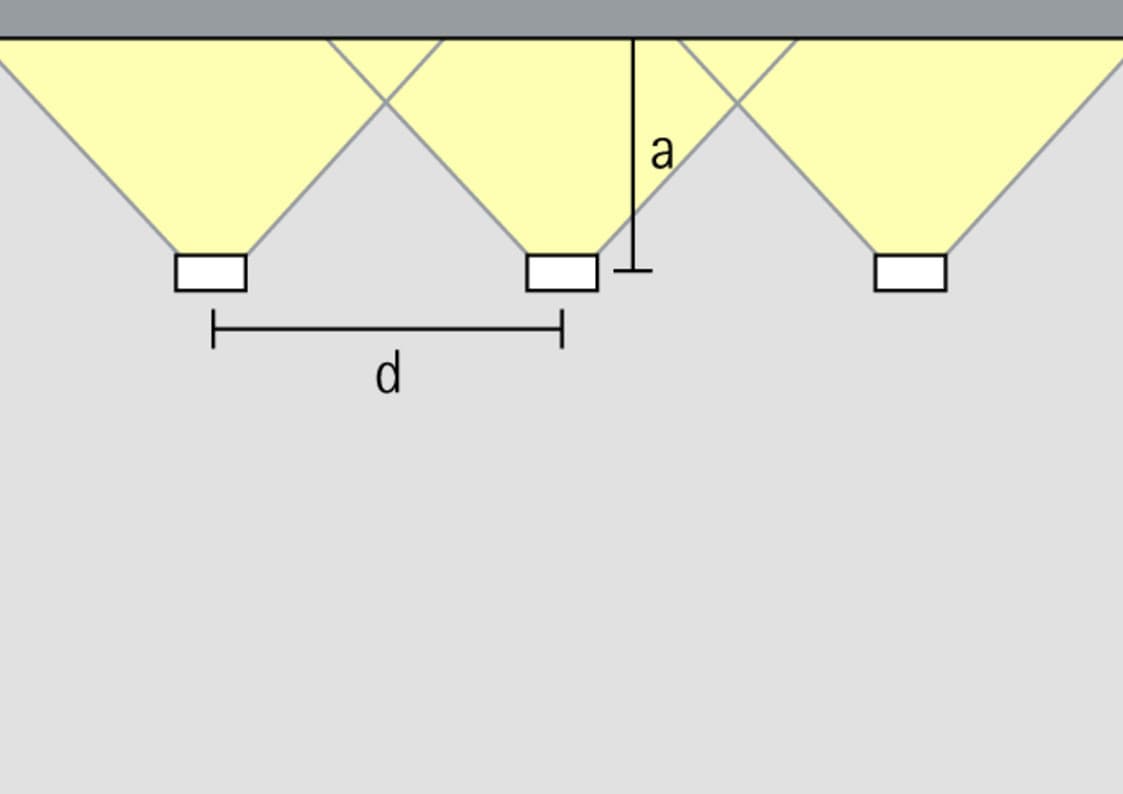

Un éclairage uniforme du plafond fait donner aux espaces une impression de hauteur. Il existe des projecteurs de plafond avec répartition de lumière à faisceau plongeant ou large. La répartition de lumière à faisceau plongeant permet un éclairage uniforme du plafond en profondeur, tandis que la répartition de lumière à faisceau large éclaire uniformément les plafonds à proximité des murs. La distance de montage (a) par rapport au plafond détermine l'entraxe (d) et dépend des critères de conception. La distance (a) doit mesurer au moins 0,8 m.
Disposition : a > 0,8 m
Dans le cas d'une répartition de lumière à faisceau large, l'entraxe (d) des appareils d'éclairage peut représenter jusqu'à 4 fois la distance (a) au plafond.
Disposition : d = 4 x a
Dans le cas d'une répartition de lumière à faisceau plongeant, l'entraxe (d) des appareils d'éclairage peut représenter jusqu'à 3 fois la distance (a) au plafond.
Disposition : d = 3 x a
Notre conseil :
Pour éclairer uniformément avec 50 lx le plafond d'un passage souterrain de 4 m de haut et de 5 m de large, on utilisera des projecteurs de plafond avec une répartition de lumière à faisceau large, une distance par rapport au plafond de 1,5 m et un entraxe de 6 m, ainsi qu'avec un module LED de 24 watts. Pour les passages souterrains de largeur plus importante, on peut choisir une série de projecteurs de plafond sur les murs des deux côtés.
