Atrium Doppelfokus - Deckeneinbauleuchten - Innenraum

Besonderheiten von Atrium Doppelfokus
Produktbeschreibung ansehen

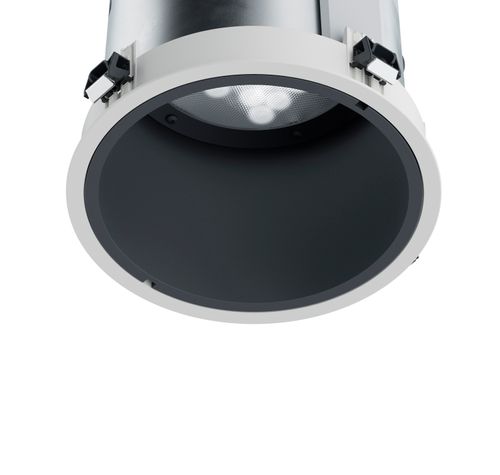

Sehr hoher Sehkomfort

Insbesondere für anspruchsvolle Sehaufgaben hat ERCO Leuchten entwickelt, die durch ihre spezielle Gehäuseform und hochwertige optische Bauteile einen erhöhten Sehkomfort bieten.

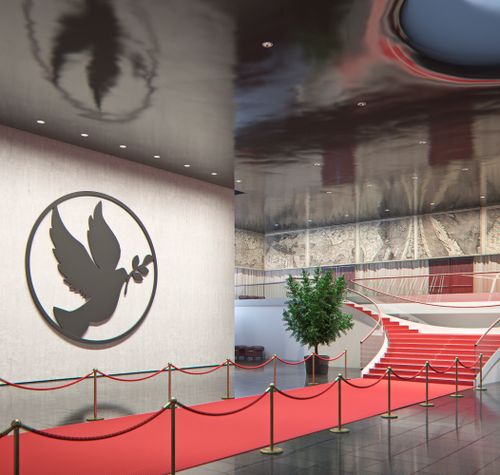

Ausgezeichnete Gleichmäßigkeit

Für höchste Ansprüche bei der vertikalen Beleuchtung hat ERCO Leuchten entwickelt, die eine außergewöhnlich hohe Gleichmäßigkeit der Beleuchtungsstärken erzielen.

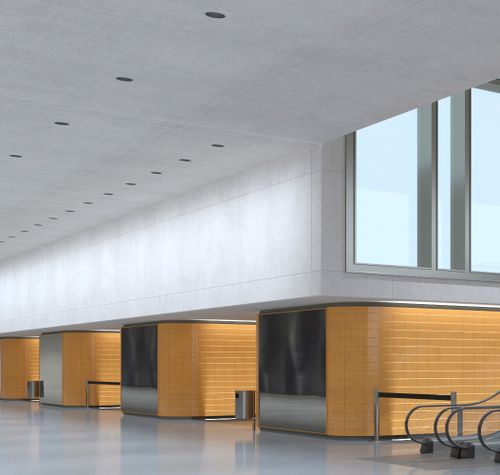

Wandflutung für hohe Räume

Mehrgeschossige Räume stellen spezielle Anforderungen an die Beleuchtung. Mussten Wandfluter in sehr hohen Räumen bislang mit überproportional großem Abstand zur Wand montiert werden, so liegt der ideale Wandabstand des neu entwickelten Atrium Doppelfokus-Wandfluters nun mehr nur noch bei einem Fünftel der Raumhöhe.

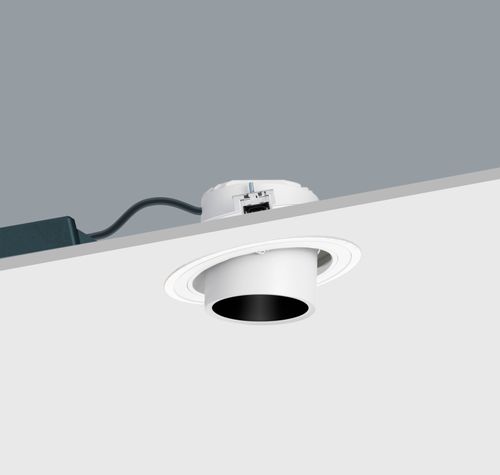

Auch für schräge Decken geeignet

Als Variante mit einem Schwenkwinkel von bis zu 30° lassen sich Doppelfokus-Downlights auch in schrägen Decken montieren.

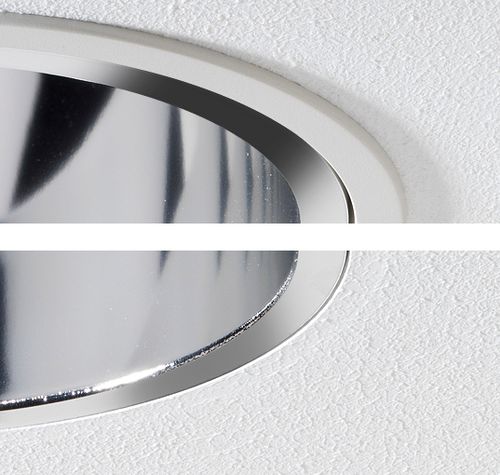

Überdeckender oder bündiger Einbau möglich

Standardmäßig haben alle Einbauleuchten überdeckende Einbaudetails. Bündige Einbauringe sind als Zubehörartikel erhältlich.

Atrium Doppelfokus-Downlights eignen sich besonders für den Einsatz in hohen Räumen. Die Linsensysteme erzeugen eng strahlende Downlight Lichtverteilungen oder sorgen als Wandfluter für gleichmäßige vertikale Beleuchtung, selbst bei geringen Wandabständen. Der schwarze Abblendkonus minimiert für hohen Sehkomfort die Leuchtdichten beim Einblick in die Leuchte. Der silberne Abblendkonus eignet sich ideal für die elegante Integration in hellen Decken. Für geneigte Decken steht eine Einbauvariante bereit, die Neigungswinkel von bis zu 30° kompensiert. Die eigenentwickelten Betriebsgeräte bieten ein einheitliches Betriebsverhalten von Leuchtengruppen sowie Dimmwerte bis 1% – perfekt für Saalbeleuchtung in Kinos, Theatern und Konzerthäusern.

Atrium Doppelfokus in der Anwendung

Hengdian Headquarters, Hangzhou. Architektur: gmp Architekten, Hamburg. Innenarchitektur: iDA, Shanghai. Lichtplanung: Shanghai Zen Lighting Design Engineering CO.,LTD, Shanghai. Fotografie: StudioSZ Photo / Justin Szeremeta.

Musiktheater, Linz. Architektur: Terry Pawson, London. Lichtplanung: Kress & Adams Atelier für Tages- und Kunstlichtplanung, Köln. Fotografie: Gustavo Allidi Bernasconi.

Ferry Porsche Congress Centre, Zell am See. Architektur: Perler und Scheurer Architekten BDA, Freiburg, Jens Giesecke Architekt, Hannover. Fotografie: Gavriil Papadiotis, London

Hamburgische Staatsoper, Hamburg. Lichtplanung: ITGT Ingenieurteam Elektrotechnik GmbH & Co. KG, Kiel Interior. Fotografie: Frieder Blickle.

Auditorium, Lund. Architektur: ZOOM Arkitekter i Lund. Lichtplanung: Stefan Malm, Sweco, Malmö. Fotografie: Erik Wik, Kyrkotorp.

Hemerycksalen im Louis de Geer Konzert- und Kongresszentrum, Norrköping. Lichtplanung: Ramboll. Installation: Bravida. Fotografie: Johan Elm, Stockholm.

Ausstellung Barbara Kruger “Forever”, 2019, im Amorepacific Museum of Art (APMA), Seoul. Architektur: David Chipperfield Architects (DCA), Berlin. Lichtplanung: Arup, Berlin. Fotografie: Jackie Chan, Sydney.

CCK Centro Cultural Kirchner, Buenos Aires. Architektur: B4FS - Federico Bares, Enrique Bares, Nicolás Bares, Daniel Becker, Claudio Ferrari, Florencia Schnack, Buenos Aires. Fotografie: Edgar Zippel, Berlin.

Tonstudio Tessmar, Hannover. Lichtplanung: PFE – Planungsgesellschaft für Elektrotechnik, Hannover. Erich Rusch, Elektrotechnische Anlagen GmbH, Hannover. Fotografie: Sebastian Mayer, Berlin.

Zurich Development Center, Zürich. Fotografie: Moritz Hillebrand, Zürich.

Individualisieren Sie Atrium Doppelfokus für Ihren Anwendungsfall

Mit unserem Service „ERCO individual“ bieten wir Ihnen umfangreiche Möglichkeiten zur Individualisierung von Serienprodukten sowie Unterstützung bei der Entwicklung anspruchsvoller Sonderleuchten. Um Atrium Doppelfokus noch besser auf Ihre Projektanforderungen abzustimmen, stehen Ihnen neben der Serienkonfiguration weitere Varianten auf Anfrage zur Verfügung. Dazu zählen beispielsweise:

Abblendkonus: gold matt oder champagner matt lackiert
Anschluss: 3- oder 5-poliger Stecker mit Anschlussleitung (Wago oder Wieland)
Einbauring: 10.000 weitere Farben

Haben Sie weitere Anforderungen an das Produkt?

Bitte wenden Sie sich an das Beraterteam in folgendem ERCO Büro:
{{strasse1}}
{{#strasse2}} {{strasse2}}
{{/strasse2}} {{ort}}
{{staat}}

ERCO Berater anrufen: {{fon}}

Ihre Ansprechpartner weltweit

Produkteigenschaften im Detail

1 ERCO Spherolitlinse

Lichtverteilungen: Flood, Wide flood oder Wallwash

2 ERCO LED-Modul

High-power LEDs: Warmweiß (2700K oder 3000K) oder Neutralweiß (3500K oder 4000K)
Kollimatoroptik aus optischem Polymer

3 Abblendkonus

Optischer Cut-off 40°
Schwarz oder silber matt lackiert

oder

Blendschutzring (Doppelfokus für schräge Decken)

Aluminiumguss oder Kunststoff, außen weiß, innen schwarz

4 Einbauring

Überdeckendes Einbaudetail
Befestigung für Deckenstärken von 1–25mm (Größe 3–4) oder 1–30mm (Größe 5–10)
Kunststoff, weiß
Für deckenbündigen Einbau: Einbauring separat bestellen, Befestigung für Deckenstärken 12,5–25mm

5 Gehäuse

Aluminiumguss, als Kühlkörper ausgebildet
360° drehbar
Für schräge Decken: 0°–30° schwenkbar. Dreh- und Schwenkwinkel feststellbar

6 Betriebsgerät

Schaltbar, phasendimmbar, DALI dimmbar oder Casambi Bluetooth
Phasendimmbare Ausführung: Dimmen mit externen Dimmern (Phasenabschnitt) möglich

1 ERCO Spherolitlinse

Lichtverteilungen: Flood, Wide flood oder Wallwash

2 ERCO LED-Modul

High-power LEDs: Warmweiß (2700K oder 3000K) oder Neutralweiß (3500K oder 4000K)
Kollimatoroptik aus optischem Polymer

3 Abblendkonus

Optischer Cut-off 40°
Schwarz oder silber matt lackiert

oder

Blendschutzring (Doppelfokus für schräge Decken)

Aluminiumguss oder Kunststoff, außen weiß, innen schwarz

4 Einbauring

Überdeckendes Einbaudetail
Befestigung für Deckenstärken von 1–25mm (Größe 3–4) oder 1–30mm (Größe 5–10)
Kunststoff, weiß
Für deckenbündigen Einbau: Einbauring separat bestellen, Befestigung für Deckenstärken 12,5–25mm

5 Gehäuse

Aluminiumguss, als Kühlkörper ausgebildet
360° drehbar
Für schräge Decken: 0°–30° schwenkbar. Dreh- und Schwenkwinkel feststellbar

6 Betriebsgerät

Schaltbar, phasendimmbar, DALI dimmbar oder Casambi Bluetooth
Phasendimmbare Ausführung: Dimmen mit externen Dimmern (Phasenabschnitt) möglich

Atrium Doppelfokus: Lichtwirkung und Planungshilfe

Grundbeleuchtung mittels breiter Lichtverteilung.

Lichttechnik
Leuchtenanordnung

Downlights

Breite rotationssymmetrische Lichtstärkeverteilung zur Grundbeleuchtung. Guter Sehkomfort für hohe Räume.

Lichtquelle
6W - 112.3W
575lm - 13280lm
Downlights

Downlights

Für eine gleichmäßige Allgemeinbeleuchtung kann als überschlägiger Leuchtenabstand (d) zwischen zwei Atrium Doppelfokus-Downlights die Hälfte der Höhe (h) der Leuchte über der Nutzfläche verwendet werden.

Anordnung: d = h / 2

Anwendungsbereich: Räume mit hohen Decken, z.B. Foyers oder Veranstaltungssäle.

Als Wandabstand bietet sich die Hälfte des Leuchtenabstands an.

Anordnung: a = d / 2

Vertikale Beleuchtung zur Aufhellung und Gliederung des Raumes.

Lichttechnik
Leuchtenanordnung

Linsenwandfluter

Asymmetrische Lichtstärkeverteilung zur sehr gleichmäßigen Beleuchtung von hohen Wänden.

Lichtquelle
9.3W - 30.4W
813lm - 3930lm
Linsenwandfluter

Linsenwandfluter

Atrium Doppelfokus Wandfluter erlauben eine gleichmäßige Beleuchtung hoher Wände. Der ideale Wandabstand (a) liegt bei einem Fünftel der Raumhöhe (h).

Anordnung: a = 1/5 x h

Anwendungsbereich: Durch den geringen Wandabstand ideal für Atrien und Foyers mit Raumhöhen über 6m. Der Einsatz ist aber auch problemlos in niedrigeren Räumen möglich.

Für eine Wandflutung mit hoher horizontaler Gleichmäßigkeit kann der Leuchtenabstand (d) von Doppelfokus-Wandflutern das bis zu 1,3fache des Wandabstands (a) betragen.

Anordnung: d ≤ a x 1,3

Lichtwerkzeug

Lichtverteilung
